　　在現代工業自動化領域，可編程邏輯控制器（PLC,ProgrammableLogicController）是實現生產自動化的核心設備之一。隨著智能制造、工業4.0和物聯網技術的興起，PLC在生產線控制、設備互聯、數據采集和過程優化等方面發揮著越來越重要的作用。而在PLC的硬件設計中，光耦合器（Optocoupler）作為關鍵元器件，承擔著信號隔離、抗干擾、提升系統可靠性的重要角色。本文將深入探討光耦在PLC制造行業的應用原理、關鍵技術、應用案例以及未來發展趨勢。

　　一、PLC系統中的信號傳輸與隔離需求

　　PLC作為自動化控制系統的“大腦”，其核心功能是采集輸入信號、處理邏輯運算并控制輸出執行。在實際應用中，PLC需要與各種工業傳感器、執行器、通信模塊等外圍設備進行數據交互，這些設備工作在不同電壓、電流甚至不同電氣環境下，容易造成以下問題：

　　高壓與低壓之間的安全隔離

　　PLC控制器的內部處理器通常工作在低電壓（3.3V或5V）邏輯電平，而外部設備如繼電器、接觸器、工業傳感器等可能工作在24V、48V甚至更高的電壓環境下。若沒有隔離，可能會引發電路損壞甚至人身安全事故。

　　工業環境下的電磁干擾（EMI）問題

　　工廠車間通常存在大量電機、變頻器和高功率設備，這些會產生強烈的電磁干擾和浪涌電壓，容易影響PLC的數據采集與控制精度。

　　信號轉換與兼容性

　　PLC需要處理各種類型的輸入信號，如開關量信號、模擬信號、脈沖信號等。由于不同信號的電平、波形差異顯著，必須進行有效隔離與處理。

　　光耦的引入正是解決上述問題的核心技術手段之一。

　　二、光耦的工作原理與分類

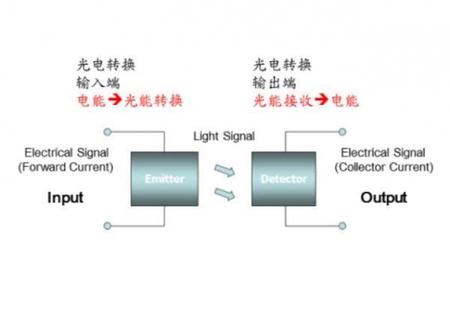

　　光耦（Optocoupler）是一種利用光信號傳遞電信號的半導體器件，內部通常由發光二極管（LED）和光敏接收器件（如光敏三極管、光敏達林頓管、光敏MOSFET等）構成。其基本工作原理是：

　　輸入端通過LED將電信號轉化為光信號，接收端通過光敏器件將光信號再轉換回電信號，從而實現輸入輸出之間的電氣隔離。

　　在PLC應用中，光耦根據不同功能需求可分為以下幾類：

　　開關型光耦

　　特點：主要用于數字信號隔離，支持高低電平傳輸。

　　應用：PLC輸入采集模塊、輸出控制繼電器驅動。

　　線性光耦

　　特點：能夠?qū)崿F(xiàn)模擬信號的隔離傳輸，失真度低。

　　應用：PLC模擬量采集模塊（AI）、模擬量輸出模塊（AO）。

　　高速光耦

　　特點：響應速度快，適用于高頻脈沖信號傳輸。

　　應用：PLC高速計數器模塊、運動控制模塊。

　　智能型光耦

　　特點：集成電流檢測、保護功能，提升系統可靠性。

　　應用：高端PLC中的故障監測與安全控制。

　　三、光耦在PLC中的核心應用場景

　　1.PLC輸入模塊中的信號隔離

　　在PLC的數字量輸入模塊（DI）中，來自工業現場的信號通常是開關量信號，例如限位開關、光電傳感器或按鈕信號。這些信號電平多為24V直流，與PLC主控板的低壓邏輯電路直接相連會存在安全風險。

　　解決方案：

　　通過光耦隔離，將24V開關信號安全傳輸?shù)絇LC邏輯電路。

　　避免現場高壓瞬態干擾對主控芯片造成損壞。

　　提升系統抗干擾能力，降低誤觸發概率。

　　2.PLC輸出模塊中的負載驅動

　　PLC的數字量輸出模塊（DO）用于控制外部執行器，例如繼電器、接觸器、LED指示燈等。此類執行器通常工作在高電流或高電壓環境下，若直接連接邏輯電路極易損壞內部元件。

　　光耦作用：

　　在邏輯電路與負載之間實現隔離。

　　驅動高電流負載的同時保護PLC主控芯片。

　　在繼電器驅動中使用達林頓光耦可增強電流放大能力。

　　3.模擬量輸入與輸出模塊

　　在復雜工藝控制中，PLC需要處理溫度、壓力、流量等模擬量信號，這些信號通常通過4-20mA或0-10V傳輸，既要求高精度又需要電氣隔離。

　　光耦解決方案：

　　采用線性光耦實現模擬量信號的無失真隔離。

　　提升PLC在惡劣環境下的數據采集精度。

　　避免地環路干擾，提高測量的穩定性。

　　4.高速脈沖與通信接口

　　在運動控制、伺服驅動等高速應用中，PLC需要處理高頻脈沖信號或高速通信（如RS-485、CAN、EtherCAT等），要求光耦具備高帶寬、低延遲的特性。

　　應用優勢：

　　高速光耦可支持數百kbps甚至數Mbps的信號傳輸。

　　提升PLC的實時性，滿足高精度同步控制需求。

　　在通信模塊中實現總線保護與電氣隔離。

　　四、光耦在PLC制造中的優勢

　　高可靠性

　　光信號隔離有效防止浪涌、靜電等瞬態干擾，提升PLC的長期穩定性。

　　高安全性

　　輸入輸出端完全電氣隔離，避免高壓傳導至低壓邏輯，保障設備與人員安全。

　　優異的抗干擾能力

　　工業現場電磁環境復雜，光耦能夠有效降低干擾引起的誤觸發和信號失真。

　　支持小型化設計

　　隨著SMD封裝和高集成度光耦的發展，PLC模塊可實現更緊湊的尺寸設計。

　　五、未來發展趨勢

　　隨著工業控制系統向著高速化、智能化、低功耗方向發展，光耦技術在PLC制造中的應用也呈現出以下趨勢：

　　高速與低功耗并行

　　新一代高速光耦在維持高帶寬的同時，降低驅動功耗，適應大規模PLC系統。

　　智能光耦的應用

　　集成電流監測、過溫保護等功能的智能光耦將成為高端PLC的首選。

　　光耦與隔離放大器的融合

　　模擬量采集模塊中，光耦將與隔離放大器、ADC等功能深度集成，減少外圍電路復雜度。

　　面向工業物聯網（IIoT）的優化

　　在工業物聯網架構中，PLC不僅要控制生產，還要采集并上傳數據，光耦將在高速通信接口和安全隔離中發揮更大作用。

　　六、結語

　　在PLC制造行業中，光耦是確保系統安全性、穩定性與可靠性的關鍵器件。無論是數字量輸入輸出、模擬量采集，還是高速通信和伺服控制，光耦幾乎無處不在。隨著工業自動化與智能制造的發展，對PLC性能的要求不斷提升，光耦也將不斷創新，向著高速化、智能化、低功耗、小型化的方向演進。未來，光耦不僅是PLC硬件設計的“安全守護者”，更將成為推動工業控制技術升級的重要助力。
