　　在現代電子電路中，光耦（Optocoupler/Optoisolator）作為一種常見的隔離器件，廣泛應用于電源管理、信號傳輸、工業控制、通信設備等領域。光耦的核心作用是利用光信號實現輸入與輸出電路之間的電氣隔離，從而提升系統的安全性與抗干擾能力。在光耦的眾多性能指標中，**電流傳輸比（CTR,CurrentTransferRatio）**是最關鍵的參數之一，它直接決定了光耦在不同應用場合下的驅動能力和信號傳遞特性。

一、CTR的定義與基本概念

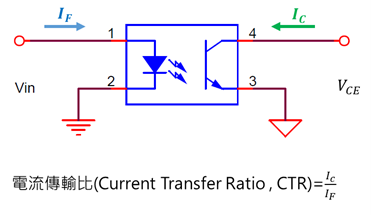

CTR（Current Transfer Ratio）是指光耦輸入端LED的正向電流（IF）與輸出端光敏三極管或光敏晶體管集電極電流（IC）之間的比值，通常以百分比（%）表示：

                                                                                            CTR=IC/IF×100%

• IF：光耦內部發光二極管（LED）的正向驅動電流。

• IC：光敏三極管或達林頓管的集電極電流。

• CTR：衡量輸入端電流在輸出端“放大”或“傳遞”的效率。

例如，若IF = 5mA，IC = 10mA，則CTR = 200%。CTR越高，表示在相同的輸入電流下，輸出端能夠得到更大的電流響應，反之則輸出能力較弱。

二、CTR的分類與標稱值

根據不同的封裝與應用需求，光耦器件的CTR范圍非常廣泛，大致可分為以下幾類：

工程師在設計時通常根據負載大小、驅動能力以及響應速度要求來選擇CTR合適的光耦。例如，高速邏輯電路常用低CTR型光耦，以降低存儲電荷，提高響應速度；而弱信號檢測則傾向于選擇高CTR型器件，保證輸出端獲得足夠的電流驅動能力。

　　三、CTR的影響因素

　　CTR并不是固定不變的，它受多種因素影響，包括器件本身、工作條件以及外部環境。

　　1.LED正向電流（IF）

　　CTR與IF呈非線性關系。當IF較小時，CTR通常較低；隨著IF增加，CTR先升高后趨于飽和。當IF過大時，由于LED發光效率下降，CTR反而會有所降低。

　　2.集電極-發射極電壓（VCE）

　　對于光敏三極管型光耦，當VCE較低時，集電極電流受限，導致CTR降低。通常在數據手冊中，CTR是在規定的VCE條件下測試的（如VCE=5V）。

　　3.環境溫度

　　溫度對CTR影響顯著：

　　LED部分：溫度升高會降低LED的發光效率，使CTR下降。

　　光敏晶體管部分：溫度升高會增加暗電流，導致輸出特性惡化。

　　因此，在高溫應用中，應選擇高CTR或具有溫度補償設計的光耦。

　　4.器件老化

　　長期工作會導致LED發光效率衰減，CTR隨之逐漸下降。工業和通信設備在選型時，通常要求器件具備高可靠性和較低的CTR衰減率。

　　5.器件結構與封裝

　　不同光耦結構對CTR的影響不同：

　　普通光敏三極管型：CTR適中，響應速度較快。

　　達林頓型光耦：CTR高，但速度較慢。

　　光敏MOSFET型光耦：CTR高且溫度特性優良，適用于高精度模擬信號隔離。

　　四、CTR的測試方法

　　在器件數據手冊中，CTR通常在特定條件下定義和測試。以下為典型測試方法：

　　設定測試條件

　　IF：例如10mA

　　VCE：例如5V

　　Ta：室溫25℃

　　測量輸出電流IC

　　使用恒流源驅動LED，同時在輸出端通過電流表或負載電阻測量IC。

　　五、CTR在應用中的重要性

　　CTR直接影響光耦的選型與電路設計，以下列舉幾個典型應用：

　　1.電源控制與反饋

　　在開關電源中，光耦通常用于輸出電壓反饋環路。CTR決定了反饋信號的強度。如果CTR過低，輸出端無法準確反映負載變化，導致系統穩壓性能下降。

　　2.信號隔離與電平轉換

　　在工業控制系統中，光耦用于隔離高壓與低壓電路。不同邏輯電平之間的轉換，需要保證輸出端在給定IF下獲得足夠的驅動能力，CTR成為選型關鍵。

　　3.微弱信號檢測

　　在傳感器接口或小電流采集應用中，高CTR光耦可在極低的IF下實現有效信號傳遞，提高系統靈敏度。

　　4.高速通信接口

　　在數字通信中，高速光耦通常采用低CTR設計，通過減少結電容和載流子存儲效應，實現納秒級響應速度。

　　六、設計與選型建議

　　在實際電路設計中，工程師可遵循以下幾點：

　　根據負載選擇CTR

　　先計算輸出端所需的IC，再根據輸入電流能力反推所需的CTR。

　　考慮溫度和老化因素

　　在高溫環境或長壽命應用中，應選擇CTR裕量較大的器件。

　　兼顧速度與CTR

　　高CTR往往意味著速度較慢，應根據系統要求權衡。

　　參考廠商推薦

　　不同廠商在同封裝下，CTR差異可達數倍，設計時務必查閱詳細手冊。

　　七、總結

　　電流傳輸比（CTR）是光耦的核心特性之一，它既影響器件的驅動能力，又決定電路的信號傳輸性能。CTR的大小與LED電流、溫度、器件結構等多種因素相關，在實際應用中需要綜合考慮工作環境、響應速度、負載能力等要求。
