在汽車的低壓控制電路與高壓電路之間起到電氣隔離的光耦

　　引言

　　隨著新能源汽車、智能汽車和自動駕駛技術的快速發展，汽車電子系統的復雜性和功率需求顯著提升?，F(xiàn)代汽車不僅需要處理12V或24V的低壓控制信號，還涉及400V甚至800V的高壓動力系統，例如動力電池、驅動電機和快充接口等。在這種高低壓混合的環境中，如何實現低壓控制電路與高壓功率電路之間的安全電氣隔離，成為汽車電子設計的關鍵問題。

　　在眾多隔離技術中，憑借其可靠的絕緣性能、快速響應和抗干擾能力，成為實現低壓與高壓隔離的核心元件之一。

　　一、汽車電子系統的高低壓隔離需求

　　1.1高低壓系統的協同

　　現代汽車的電氣架構可以分為兩大部分：

　　低壓控制系統：通常為12V或24V，負責車身控制、儀表、車燈、娛樂系統以及各類傳感器與控制器。

　　高壓動力系統：在新能源汽車中，動力電池電壓常見為300V、400V甚至800V，用于驅動電機、快充、逆變器以及空調壓縮機等高功率設備。

　　低壓系統負責發出控制指令，而高壓系統則執行功率操作，兩者之間必須實現可靠通信。

　　1.2隔離的重要性

　　由于高壓系統中存在數百伏甚至更高的電壓，如果沒有有效隔離，可能會導致：

　　人身安全風險：高壓反灌可能危及控制器或操作者。

　　低壓器件損壞：控制MCU或傳感器對高壓極為敏感。

　　電磁干擾增強：高壓電路產生的噪聲會影響低壓控制信號的準確性。

　　因此，實現低壓與高壓系統之間的電氣隔離不僅是功能需求，更是安全標準要求。包括ISO26262（汽車功能安全）等標準，都明確提出了隔離設計的必要性。

　　二、光耦的工作原理

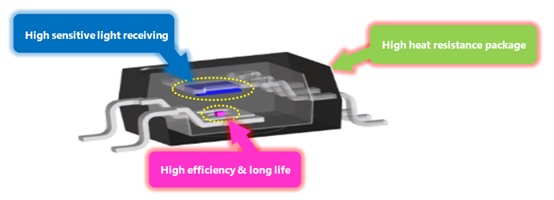

　　光耦合器是一種通過光信號傳輸來實現電氣隔離的器件，內部通常由發光二極管（LED）和光敏三極管（或光敏IC）組成。

　　其工作原理如下：

　　當?shù)蛪嚎刂齐娐份敵鲂盘枙r，驅動光耦內部的LED發光；

　　光信號通過絕緣介質傳遞到接收端；

　　光敏器件接收光信號并轉換為電信號，從而驅動高壓側電路；

　　因為發射端和接收端之間只有光信號傳遞，沒有直接導電路徑，實現了可靠的電氣隔離。

　　光耦不僅能隔離高低壓電路，還能抑制噪聲干擾和地環路電流，是汽車高低壓協同工作的關鍵元件。

　　三、光耦在汽車高低壓隔離中的典型應用

　　3.1電池管理系統（BMS）

　　新能源汽車的BMS需要對數百伏的動力電池進行實時監測，包括電壓、電流、溫度等。低壓控制MCU通過光耦與高壓檢測模塊隔離通信，保證安全性和數據準確性。

　　3.2電機驅動與逆變器

　　電驅系統中，低壓控制器通過光耦控制高壓IGBT或SiCMOSFET等功率器件的開關，從而實現電機的精準控制。光耦的高速響應特性對于高頻PWM驅動尤其重要。

　　3.3車載充電系統（OBC）

　　在快充和交流充電場景中，光耦用于隔離充電控制板與高壓接口模塊，確保在充電過程中低壓側控制器免受高壓沖擊。

　　3.4DC-DC轉換器

　　DC-DC轉換器用于在高壓動力電池和低壓電網之間轉換電能，光耦用于反饋環路信號的隔離，提升穩定性與安全性。

　　四、光耦技術的優勢

　　4.1高耐壓與高安全性

　　優質汽車級光耦的耐壓等級可達3kV~8kV，可輕松應對400V~800V的高壓環境，滿足AEC-Q101等汽車電子可靠性標準。

　　4.2高速信號傳輸

　　在逆變器和電機控制中，高速PWM信號對響應時間要求極高。高速光耦的傳輸延遲可低至幾十納秒，完全滿足高頻開關的控制需求。

　　4.3抗電磁干擾能力強

　　汽車環境中的高壓驅動和大電流開關會產生大量電磁干擾（EMI）。光耦的光信號傳輸天生具備抗干擾優勢，能夠有效抑制噪聲耦合。

　　4.4兼容性好

　　光耦的輸入輸出接口兼容性高，既適用于TTL/CMOS邏輯電平，又可適配多種驅動電路，便于在多樣化的汽車控制系統中集成。

　　五、與其他隔離技術的對比

　　在汽車高低壓隔離中，除了光耦，還有數字隔離器、變壓器隔離等技術。對比如下：

　　特性光耦數字隔離器變壓器隔離

　　絕緣介質光信號電容/磁場磁感應

　　耐壓能力高（3~8kV）中等（2.5~5kV）高

　　抗干擾能力強中等良好

　　功耗中等較低較高

　　成本較低略高高

　　汽車適配性高中等低

　　綜合來看，光耦在高壓隔離與抗干擾上具有顯著優勢，尤其適用于對安全性要求極高的汽車應用場景。

　　六、未來發展趨勢

　　6.1與寬禁帶半導體的協同

　　隨著SiC和GaN器件在汽車高壓功率系統中的普及，驅動器件的開關速度更快，對隔離器件提出更高的響應速度要求。未來的汽車級光耦將向高速化發展。

　　6.2集成化與智能化

　　未來光耦會與驅動IC、保護電路、狀態檢測電路集成在同一封裝中，減少外圍元件，提高系統可靠性和設計簡化度。

　　6.3更高的絕緣等級

　　面對800V以上高壓架構和超快充需求，汽車級光耦將繼續提升耐壓和爬電距離，滿足未來更嚴格的安全標準。

　　結語

　　在新能源汽車和智能汽車的浪潮中，低壓控制電路與高壓功率電路的安全隔離成為汽車電子設計的關鍵挑戰。光耦憑借高絕緣性、快速響應、抗干擾能力強等優勢，在電池管理、驅動控制、充電系統、DC-DC轉換等領域發揮著不可替代的作用。

　　隨著汽車電子朝著高壓化、智能化發展，光耦技術也將不斷升級，助力汽車在安全與性能之間取得平衡。未來，光耦不僅是隔離器件，更將成為汽車高低壓協同控制的“隱形守護者”。
