光繼電器在自動控制領域的應用-先進光半導體

　　在現代工業與智能化發展的背景下，自動控制技術已廣泛滲透到生產、交通、能源、通訊等各個領域，成為提升效率、降低能耗、保障安全的重要手段。在眾多自動控制元件中，光繼電器（PhotoRelay）因其獨特的光電隔離原理、快速響應特性和高可靠性，逐漸在自動控制系統中發揮著越來越重要的作用。本文將圍繞光繼電器的工作原理、核心特點、在自動控制領域的主要應用場景以及未來發展趨勢進行深入分析，幫助讀者全面了解其技術價值和應用前景。

　　一、光繼電器的基本結構

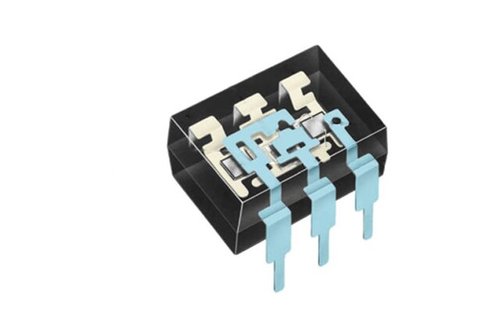

　　光繼電器是一種利用光信號實現輸入與輸出隔離的繼電器器件。它通過發光二極管（LED）和光敏元件（如光敏三極管、光敏晶體管、光敏晶閘管等）進行光電耦合，實現信號的傳輸和控制。與傳統電磁繼電器相比，光繼電器取消了機械觸點結構，因此具有無觸點、無火花、低噪聲等優點。

　　其基本結構包括三大核心部分：

　　輸入端（LED驅動）

　　當控制信號施加到輸入端時，LED被驅動發光，光強與輸入電流成正比。

　　光耦合通道

　　LED發出的光經過封裝內部的透鏡直接照射到光敏元件，實現無電接觸的信號耦合。

　　輸出端（開關控制）

　　光敏元件根據接收到的光強變化導通或截止，從而控制外部電路的通斷。

　　通過光電隔離，光繼電器有效避免了高低壓回路之間的電氣干擾，提高了系統的安全性與穩定性，這一特性尤其適合自動控制領域中高精度、強抗干擾的應用場景。

　　二、光繼電器的主要技術特點

　　光繼電器在自動控制系統中被廣泛應用，主要得益于其以下技術優勢：

　　1.高速響應

　　由于內部沒有機械運動部件，光繼電器的響應速度通常在微秒到毫秒級，相比傳統電磁繼電器快數十倍，適用于高速切換與精確控制的自動化系統。

　　2.電氣隔離

　　輸入與輸出完全通過光信號隔離，實現高達數千伏的絕緣電壓，有效防止高壓對控制電路的干擾，保障系統安全。

　　3.長壽命與高可靠性

　　光繼電器無機械磨損，理論壽命可達數百萬次甚至上億次，大大降低了維護成本，適合連續運行的自動化生產線。

　　4.低功耗與低噪聲

　　由于內部開關器件為半導體元件，驅動功率較低，且無機械觸點閉合產生的噪聲，能滿足安靜控制環境的要求。

　　5.抗干擾能力強

　　光電隔離設計有效降低了電磁干擾（EMI）和射頻干擾（RFI），保證了自動控制系統在復雜工業環境中的穩定運行。

　　三、光繼電器在自動控制領域的典型應用

　　光繼電器在自動控制領域的應用十分廣泛，幾乎涵蓋了從工廠生產線到智能家居、從電力系統到醫療設備等多個行業。以下列舉幾個典型應用場景：

　　1.工業自動化生產線

　　在自動化生產線中，設備間的數據采集與控制信號傳輸至關重要。光繼電器常用于以下控制環節：

　　設備啟?？刂疲和ㄟ^光繼電器控制電機驅動器，實現快速、無干擾的啟停操作。

　　信號隔離與采集：對傳感器信號進行隔離，避免高壓噪聲影響PLC等控制器的精度。

　　高速計數與分選：在高速傳輸帶上，光繼電器可實現快速信號響應，輔助自動分揀系統。

　　例如，在半導體封裝設備中，光繼電器用于控制高精度步進電機，確保芯片定位精度達到微米級。

　　2.電力自動化與能源管理

　　在電力系統的自動控制中，光繼電器具有出色的耐高壓和絕緣特性，廣泛應用于：

　　電網監測與保護：隔離高壓采樣信號，保護低壓控制系統。

　　分布式能源控制：在光伏逆變器、儲能系統中，通過光繼電器實現高速開關，降低能耗。

　　故障隔離：在發生短路或過載時，光繼電器可實現快速切斷，防止連鎖事故。

　　例如，在新能源發電廠中，光繼電器承擔信號隔離與遠程控制任務，確保能源調度的實時性與安全性。

　　3.智能樓宇與智能家居

　　隨著智能家居技術的發展，光繼電器逐漸成為智能控制系統的核心元件之一：

　　照明系統控制：通過光繼電器實現多路照明回路的獨立控制，響應速度快，且避免電磁噪聲。

　　環境自動調節：如空調、窗簾、加濕器等設備的自動化控制，提升居住舒適度。

　　安防與門禁系統：在門鎖、監控和傳感器系統中，通過光繼電器實現低功耗隔離與信號傳輸。

　　例如，在智慧樓宇中，光繼電器可連接溫濕度傳感器與中央控制系統，實現環境狀態的自動調節。

　　4.軌道交通與汽車電子

　　在軌道交通系統中，自動控制對信號實時性與安全性要求極高，光繼電器因其無觸點、抗震動、抗干擾等特點被廣泛采用：

　　列車信號控制：用于軌道電路與車載控制系統之間的高速信號隔離。

　　車載電控系統：在新能源汽車中，光繼電器用于隔離高壓電池組與低壓控制電路，保障行車安全。

　　5.醫療設備與精密儀器

　　在醫療設備、實驗儀器等高精度領域，光繼電器的低噪聲和高可靠性尤為重要：

　　超聲波儀器：控制高頻探頭驅動信號，避免干擾。

　　影像設備：在CT、MRI等成像系統中，光繼電器隔離高壓與低壓模塊，確保信號純凈。

　　自動檢測設備：在血液分析儀、DNA測序儀等高精度檢測設備中，光繼電器確保數據傳輸穩定。

　　四、光繼電器在自動控制中的優勢對比

　　性能指標光繼電器電磁繼電器固態繼電器（SSR）

　　響應速度微秒-毫秒級毫秒-數十毫秒毫秒級

　　使用壽命極長（無機械磨損）有限（觸點磨損）較長

　　電氣隔離光學隔離，安全可靠依靠機械觸點光耦隔離

　　驅動功耗低較高較低

　　抗干擾能力極強一般強

　　成本中等較低較高

　　由此可見，光繼電器兼具固態繼電器的高速性與安全性，同時在低功耗、長壽命等方面更具優勢，因此在自動控制系統中有著廣闊的應用空間。

　　五、未來發展趨勢

　　隨著自動控制技術的不斷發展，光繼電器在未來還將呈現以下趨勢：

　　小型化與高集成度

　　未來光繼電器將向更小的封裝、更高的集成度發展，適應高密度控制模塊的需求。

　　高速與低延遲化

　　隨著工業自動化和物聯網的普及，高速低延遲控制成為核心訴求，光繼電器的開關速度將進一步提升。

　　高功率與高耐壓應用

　　為滿足新能源、電動汽車和電力電子等領域的需求，高功率光繼電器將成為研發重點。

　　智能化與網絡化

　　隨著智能控制系統的興起，未來光繼電器有望與微控制器、通信接口集成，形成具備自診斷和遠程監控功能的智能器件。

　　六、總結

　　光繼電器憑借其高速響應、光電隔離、長壽命、低功耗等優勢，在自動控制領域展現出強大的應用潛力。從工業自動化、電力系統到智能家居、醫療設備，光繼電器正在不斷拓寬應用邊界。未來，隨著工業4.0、智能制造、物聯網等技術的發展，光繼電器將與AI、大數據等先進技術深度融合，成為自動控制系統中不可或缺的核心器件之一。
