光繼電器在PLC控制系統中的優勢應用

在現代工業自動化生產中，可編程邏輯控制器（PLC, Programmable Logic Controller）被廣泛應用于各種自動化控制系統中，承擔著信號采集、邏輯運算、數據處理以及輸出控制的核心任務。隨著生產設備向高精度、高速度和高可靠性方向發展，PLC在工作環境中對于控制元件的性能要求日益提高。光繼電器（PhotoMOS繼電器、光耦繼電器）因其具備高隔離性、無機械觸點、抗干擾強、響應速度快等優點，逐漸成為PLC系統中信號切換與控制的重要器件。本文將從光繼電器的基本原理、性能優勢、在PLC系統中的應用場景、設計要點及未來發展趨勢等方面，深入分析其在PLC工作環境中的應用價值。

一、光繼電器的基本特性

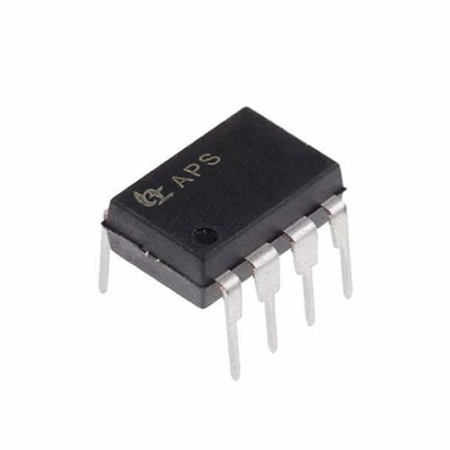

光繼電器是一種利用光電隔離技術實現輸入與輸出信號轉換的電子器件。它通過內部的發光二極管（LED）和光敏器件（如光敏三極管、光敏MOSFET等）完成信號傳遞，不存在傳統機械繼電器中的觸點結構。其基本原理如下：

輸入端驅動：當PLC輸出端向光繼電器的輸入端施加驅動電壓或電流時，內部LED發光。

光信號傳遞：發出的光信號被內部的光敏器件接收。

輸出端控制：光敏器件響應光信號產生導通或關斷，實現對負載電路的控制。

主要特性：

高絕緣性：光電隔離可實現數千伏以上的輸入輸出隔離，避免高壓信號對PLC主控電路的干擾。

無機械觸點：避免了傳統繼電器因觸點磨損導致的壽命問題，適用于高頻切換環境。

低功耗：驅動電流較小，減少PLC輸出模塊的負擔。

高響應速度：響應時間通常在微秒級，遠優于機械繼電器。

抗干擾能力強：在電磁干擾（EMI）環境中表現穩定，保證PLC系統的可靠性。

二、PLC工作環境對繼電器的性能要求

PLC在工業自動化生產線、數控機床、智能倉儲、能源管理等場景中運行，通常處于高噪聲、高溫、振動等復雜工況下，因此對繼電器提出了更高要求：

高可靠性

PLC常年連續運行，控制回路需要高穩定性器件。光繼電器無機械觸點，避免因觸點氧化或粘連導致失效。

高隔離耐壓

PLC在工控現場常接觸高壓電路，要求繼電器具備足夠的輸入輸出隔離耐壓能力，避免干擾和損壞主控模塊。

高速響應

在高速采集與控制任務中，光繼電器的微秒級響應可以保證PLC實現精確控制。

抗干擾能力

工控現場電機、變頻器、開關電源等設備容易產生大量電磁干擾。光繼電器的光電隔離特性可有效抑制干擾信號進入PLC系統。

低功耗與低熱量

對于大規模PLC系統，驅動功率越低越節能，同時降低內部熱量積聚，延長設備壽命。

綜合來看，光繼電器完全符合PLC在復雜工業環境下的性能要求，因此被越來越多地應用于PLC的輸入、輸出和保護回路中。

三、光繼電器在PLC系統中的典型應用

1. PLC輸入信號隔離

PLC需要從傳感器、開關量、編碼器等采集大量信號。這些輸入信號電平各異，且部分來自高壓或高噪聲源。

應用方案：在PLC輸入端與外部傳感器之間串聯光繼電器，實現信號隔離和電平轉換。

優勢：

避免高壓對PLC CPU板造成沖擊

抑制外部噪聲對PLC輸入信號的干擾

提高輸入模塊的兼容性

例如，在數控機床中，限位開關、接近開關等信號通過光繼電器隔離輸入，既保護PLC硬件，又確保信號穩定性。

2. PLC輸出驅動控制

PLC常用于驅動電磁閥、繼電器線圈、LED指示燈等負載。在輸出模塊中使用光繼電器有助于提升控制性能：

應用方案：PLC的低電流輸出通過光繼電器控制高壓或大電流負載。

優勢：

高絕緣性，確保PLC安全

高速開關能力，適用于高頻切換設備

無觸點壽命長，減少維護成本

例如，在包裝生產線上，PLC通過光繼電器控制多個高速電磁閥，實現高精度的氣動執行動作。

3. 模擬量信號切換

在復雜的PLC控制系統中，部分模擬傳感器信號或測試信號需要在不同通道間切換。

應用方案：光繼電器用作低失真、高隔離的模擬信號開關。

優勢：

開關阻抗低，信號失真度小

光隔離避免通道間干擾

適用于高精度測控系統

例如，在能源管理系統中，PLC通過光繼電器切換電壓與電流采樣通道，實現多點能耗數據采集。

4. 安全隔離與故障保護

在一些高壓、高溫或危險工況下，PLC控制系統必須具備安全隔離功能。

應用方案：在PLC與外部高壓設備之間串接光繼電器，確保主控電路與高壓回路完全隔離。

優勢：

當負載短路或故障時，避免高壓沖擊PLC內部電路

在緊急停機或安全保護回路中提供可靠斷開功能

例如，在化工自動化系統中，PLC通過光繼電器與高壓泵、加熱器連接，保證安全隔離。

四、設計與選型要點

在PLC工作環境中應用光繼電器時，需要根據工況合理選型，主要考慮以下因素：

負載類型與電流容量

驅動電磁閥、繼電器線圈等感性負載時，需要選擇具備浪涌吸收功能的光繼電器。

控制模擬信號時需關注導通電阻與線性度。

隔離耐壓

根據PLC與負載之間的電壓差選型，一般建議≥2.5kV。

響應速度

高速計數與信號采集應用需選用微秒級響應的光繼電器。

工作溫度與環境適應性

工業環境溫度范圍寬，需要選用寬溫型光繼電器（如-40℃~+85℃）。

EMC性能

在電磁干擾嚴重的場所，需選擇具有良好EMI/EMS防護設計的光繼電器。

五、未來發展趨勢

隨著PLC系統向高性能、低功耗、智能化方向發展，光繼電器在PLC中的應用前景更加廣闊，主要呈現以下趨勢：

更高集成度

集成多通道光繼電器模塊，簡化PLC輸入輸出設計，節省PCB空間。

低功耗與環保化

通過改進LED驅動技術和光敏器件工藝，實現更低的驅動功率與發熱量。

高速與高精度

面向高速采集與運動控制，開發響應時間低于1μs的光繼電器產品。

智能化

新型光繼電器將與PLC系統通訊，支持健康監測與故障預測，提高系統的可維護性。

六、總結

在PLC工作環境中，光繼電器憑借其高隔離性、長壽命、抗干擾、高速響應等優勢，已經逐步替代傳統機械繼電器，廣泛應用于信號隔離、輸出控制、模擬切換和安全保護等關鍵環節。隨著工業自動化對高可靠性和高精度控制的需求不斷提升，光繼電器將在PLC系統中發揮越來越重要的作用。

未來，隨著光電材料、封裝工藝和智能控制技術的發展，光繼電器的性能將進一步提升，其在PLC及更廣泛工業控制領域的應用空間也將更加廣闊。
