　　引言

　　隨著自動化技術的快速發展，光繼電器因其優越的性能和高可靠性而廣泛應用于各種電氣控制系統中。光繼電器通過光電隔離技術，將輸入信號與輸出負載有效隔離，確保了系統的安全性和穩定性。然而，光繼電器的驅動電路設計直接影響其可靠性，因此，對光繼電器驅動電路的可靠性設計進行深入探討顯得尤為重要。本文將從光繼電器的工作原理、驅動電路設計要點、影響可靠性的因素及解決方案等方面進行詳細分析。

　　一、光繼電器的工作原理

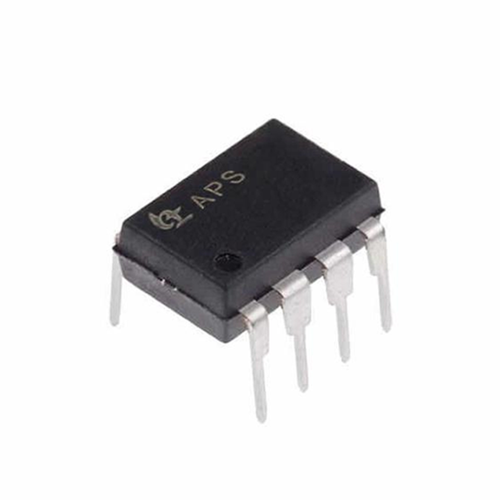

　　光繼電器（OptoRelay）是一種基于光電隔離技術的開關器件，通常由發光二極管（LED）和光電傳感器（如光電晶體管、光電二極管等）組成。當輸入端的LED通電時，發出紅外光信號，光敏接收器接收到光信號后形成閉合電路，進而驅動負載工作。因其具有高輸入阻抗、低功耗、抗干擾能力強等優點，光繼電器在工控、家電、通信等領域得到廣泛應用。

　　二、光繼電器驅動電路的設計要點

　　光繼電器驅動電路的設計需要考慮多個因素，以確保其長期穩定運行，主要包括以下幾個方面：

　　電源設計

　　穩定的電源：驅動電路必須提供穩定的電源電壓，確保光繼電器中的LED能夠正常工作?？刹捎梅€(wěn)壓電源或低壓降穩壓器（LDO）進行電源管理。

　　濾波設計：在電源輸入端增加濾波電容，以降低電源噪聲對光繼電器工作的影響，確保其正常響應。

　　信號驅動設計

　　適當?shù)尿?qū)動電流：根據光繼電器的規格書，選擇合適的LED驅動電流，通常在20mA左右。過低的驅動電流可能導致光繼電器無法正常工作，而過高的電流則可能損壞LED。

　　限流電阻計算：在LED串聯限流電阻時，需要根據電源電壓、LED的正向壓降及所需驅動電流進行合理計算，以確保LED工作在安全范圍內。

　　光隔離設計

　　光電隔離：光繼電器的核心優勢在于其光電隔離特性。在設計時，應確保輸入與輸出電路之間的隔離，以防止高壓或噪聲干擾到控制電路。

　　隔離等級：根據應用場合的需求，選擇適合的光電隔離等級，確保安全性和可靠性。

　　抗干擾設計

　　引線布線：在PCB設計中，應盡量避免將高頻信號線與光繼電器驅動信號線交叉布置，降低電磁干擾（EMI）的影響。

　　增加去耦電容：在光繼電器附近添加去耦電容，以濾除高頻噪聲，確保信號的清晰度。

　　熱管理設計

　　散熱處理：在負載較大時，光繼電器內部可能產生熱量，設計散熱片或采用良好的通風措施，確保器件在安全溫度范圍內工作。

　　溫度補償措施：對于對溫度敏感的應用，增加溫度傳感器和溫度補償電路，以確保光繼電器在不同溫度下的穩定性。

　　三、影響光繼電器驅動電路可靠性的因素

　　在設計光繼電器驅動電路時，需考慮多種影響因素，以確保其長期可靠性：

　　環境因素

　　溫度和濕度：高溫、高濕的環境可能導致光繼電器的性能下降，增加故障率。因此，需要選擇適應不同環境條件的光繼電器，并進行適當?shù)姆庋b。

　　塵埃和污染：環境中的灰塵和污染物可能影響光繼電器的光學性能，增加接觸電阻，降低控制精度。

　　電源質量

　　電源波動：不穩定的電源電壓和波動會影響LED的工作狀態，進而影響光繼電器的性能。因此，建議使用高質量的電源，并配合濾波和穩壓設計。

　　瞬態干擾：電源中的瞬態干擾可能損壞光繼電器，需要使用過壓保護電路和浪涌保護器件。

　　機械因素

　　振動和沖擊：在工業環境中，機械振動和沖擊可能對光繼電器產生影響，導致接觸不良或粘連現象。因此，在設計中應考慮器件的抗震能力和固定方式。

　　老化和疲勞

　　材料老化：隨時間推移，光繼電器的材料可能因為溫度、濕度等因素而老化，導致性能下降，影響可靠性。

　　疲勞效應：長時間運行后，電路中的元器件可能因電流、溫度等原因發生疲勞，影響電路的整體表現。

　　四、解決方案

　　針對上述影響因素，以下是一些有效的解決方案：

　　選用高品質元件

　　在設計中應盡量選擇高品質的光繼電器及相關元件，確保其具有更長的使用壽命和更高的可靠性。

　　優化PCB布線

　　對于PCB設計，使用合理的布線策略，確保信號線和電源線的有效隔離，降低噪聲干擾。此外，增加必要的保護電路，以應對電源瞬態。

　　實施環境保護

　　針對潛在的環境因素，應設計合適的封裝和防護措施。例如，使用防水外殼、密封和過濾系統，以保護光繼電器免受外部環境影響。

　　進行可靠性測試

　　在產品開發階段，應進行全面的可靠性測試，包括高溫、高濕、振動等環境下的耐久性測試，以評估光繼電器的實際性能并進行優化。

　　定期維護和檢查

　　在實際應用中，定期對光繼電器及其驅動電路進行維護和檢查，及時發現潛在問題并進行處理，確保系統的長期可靠運行。

　　五、未來發展趨勢

　　隨著技術的不斷進步，光繼電器驅動電路的設計也在不斷演變。未來可能出現以下發展趨勢：

　　智能化設計

　　隨著物聯網和智能控制技術的發展，光繼電器驅動電路的智能化設計將逐漸普及。通過嵌入傳感器和監測模塊，可以實時監控電路狀態，提高可靠性。

　　集成化方案

　　隨著集成電路技術的發展，光繼電器驅動電路將朝著小型化和集成化方向發展。這將有助于降低成本、節省空間并簡化電路設計。

　　環保材料的應用

　　隨著環保意識的增強，未來光繼電器及其驅動電路將更多使用環保材料，以降低對環境的影響。

　　自診斷功能

　　未來的光繼電器驅動電路可能會具備自診斷功能，通過實時監測電路狀態，能夠自動判斷并反饋故障信息，提升系統的可靠性。
