　　在現代高端裝備制造業中，信息傳輸?shù)陌踩?、可靠性與高效性是核心要求。隨著航空航天、軌道交通、醫療電子、軍工裝備、工業自動化等領域的快速發展，高電壓、大功率、高速信號和復雜控制系統的并存，使得電氣隔離與信號傳輸技術成為系統設計的關鍵環節。光耦（Optocoupler，亦稱光隔離器）憑借其高絕緣耐壓、優異的抗干擾性能和高速響應特性，已廣泛應用于高端裝備領域，成為保障設備安全、提升系統性能的重要器件。

　　一、光耦的工作原理與技術特點

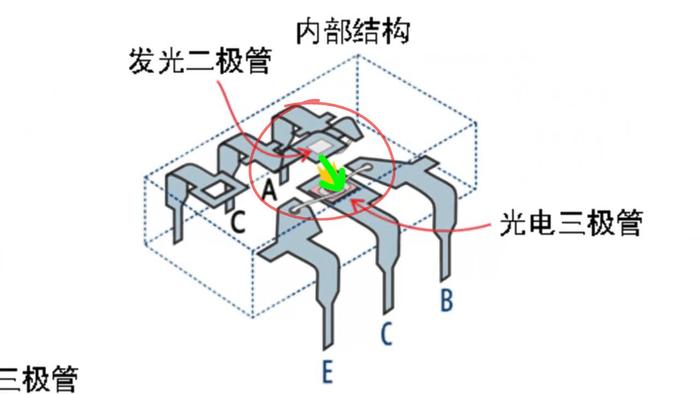

　　光耦是一種利用光信號實現電氣隔離的器件，主要由發光二極管（LED）和光敏檢測器（光電晶體管、光敏二極管、光敏三極管等）組成。當輸入端電信號驅動LED發光時，光信號通過隔離層被檢測器接收并轉換為相應的電信號，從而實現輸入與輸出的完全電氣隔離。

　　光耦的主要技術特點包括：

　　高電氣隔離性能

　　光耦在輸入與輸出之間通過光信號耦合，通常具備數千伏甚至上萬伏的耐壓能力，有效隔離高低壓系統，防止過電壓沖擊損壞控制電路。

　　強抗電磁干擾能力

　　光信號傳輸不受電磁干擾（EMI）影響，尤其適用于高電磁噪聲環境下的高端裝備。

　　高速響應與低延遲

　　高速光耦可實現納秒級響應速度，滿足通信、雷達、衛星控制等高速信號傳輸需求。

　　高可靠性與長壽命

　　光耦的無接觸隔離結構降低了機械損耗風險，確保在高可靠性要求的場景中長期穩定工作。

　　二、高端裝備領域?qū)怦畹暮诵男枨?/p>

　　高端裝備系統對光耦的要求，遠高于普通工業與消費電子應用?？偨Y(jié)來看，主要體現在以下幾個方面：

　　高耐壓與高隔離

　　航空航天、軌道交通、電力裝備等領域常涉及數百至上千伏的高壓環境。光耦必須提供>5kVrms的絕緣耐壓，確保設備與人員安全。

　　高速信號傳輸能力

　　例如雷達信號處理、衛星遙測、醫療成像等系統需要光耦支持10Mbps乃至更高的傳輸速率。

　　高可靠性與寬溫區適應性

　　在航天器、艦船或高原鐵路等極端工況下，光耦需支持-55℃至+125℃甚至更寬的溫度范圍，同時具備抗振動和抗沖擊能力。

　　低功耗與高效率

　　高端裝備中的能源管理對功耗控制要求嚴苛，低功耗光耦更利于提升系統整體能效。

　　長壽命與高一致性

　　關鍵裝備需要連續運行數十年，光耦必須在性能衰減極小的情況下保持穩定。

　　三、光耦在高端裝備領域的應用場景

　　1.航空航天

　　航空航天系統是光耦應用的典型高端領域，涉及飛行控制、衛星通信、遙測遙控、電源管理等關鍵環節：

　　飛控系統信號隔離：在飛機和衛星的姿態控制、導航與制導系統中，光耦用于實現高精度傳感器與控制器之間的信號隔離，避免高壓脈沖干擾控制算法。

　　衛星通信鏈路：光耦提供高速數據隔離能力，確保地面站與衛星之間的數據傳輸穩定。

　　航天電源管理：航天器電源常采用高壓直流供電，光耦在功率模塊的驅動與保護電路中提供高壓隔離，避免電源異常導致系統失效。

　　2.軌道交通裝備

　　軌道交通系統包括高鐵、地鐵、磁懸浮列車等，對安全性和可靠性要求極高：

　　牽引系統驅動隔離：高鐵牽引系統需要大功率IGBT或SiC模塊，光耦實現驅動控制與高壓功率單元的隔離，確?？刂菩盘?hào)不受高壓干擾。

　　制動系統與安全控制：在電子制動控制（EBC）與列車自動防護（ATP）系統中，光耦用于關鍵傳感器信號的隔離與高速傳輸。

　　車載通信網絡：光耦用于CAN、RS485等通信接口的隔離，確保車載網絡的穩定性。

　　3.高端醫療設備

　　高端醫療電子設備如CT、MRI、超聲和機器人手術系統中，光耦的應用至關重要：

　　高壓成像系統：CT和X射線成像設備涉及數十千伏高壓，光耦實現高壓采集與低壓控制電路之間的隔離。

　　病人安全保護：在植入式或可穿戴設備中，光耦通過隔離高壓部分，防止電擊風險。

　　高精度信號傳輸：MRI和超聲波診斷系統需要光耦在高噪聲環境下實現低延遲、高精度的信號傳輸。

　　4.工業自動化與智能制造

　　在智能工廠與高端工業裝備中，光耦是保障設備通信與控制安全的關鍵：

　　伺服驅動與電機控制：高性能伺服系統使用光耦隔離PWM控制信號，提高控制精度與抗干擾能力。

　　工業以太網隔離：隨著工業物聯網的發展，光耦在高速工業以太網中實現數據隔離，防止高壓浪涌損壞核心控制器。

　　機器人系統：在智能機器人控制器中，光耦用于隔離傳感器輸入和驅動輸出，保證運動控制的精度與安全性。

　　5.軍工裝備與能源裝備

　　軍用雷達與指揮系統：光耦實現高速、低延遲的數據隔離，確保信號傳輸安全。

　　艦船與潛艇控制系統：在復雜電磁環境中，光耦提供抗干擾能力和安全隔離。

　　新能源裝備：風電、光伏逆變器、儲能系統中，光耦驅動高壓功率器件，同時實現通信與控制信號隔離。

　　四、未來發展趨勢

　　隨著高端裝備向高速化、智能化、低功耗發展，光耦技術也呈現以下趨勢：

　　高速化與低延遲

　　5G通信、衛星互聯網和智能雷達的發展要求光耦支持更高帶寬，10Mbps~50Mbps高速光耦將成為主流。

　　高耐壓與高絕緣

　　新能源、軌交、航空航天設備中的高壓等級持續提升，具備>10kV耐壓的新型光耦需求增長。

　　小型化與集成化

　　SiC、GaN功率器件推動系統緊湊化發展，光耦器件需兼顧小封裝與高隔離性能。

　　高可靠性與長壽命

　　面向航天與軍工，光耦將朝零故障率和寬溫域穩定性發展，滿足苛刻應用環境。

　　智能光耦

　　集成診斷、故障檢測功能的智能光耦將成為未來趨勢，為高端裝備提供更全面的安全保障。

　　五、結語

　　光耦作為高端裝備領域中不可或缺的核心器件，憑借其電氣隔離、高速傳輸、抗干擾和高可靠性等優勢，在航空航天、軌道交通、醫療電子、工業自動化和軍工裝備等多個行業發揮著至關重要的作用。隨著高端裝備技術的持續升級，對光耦提出了更高性能、更高安全性和更高集成度的要求。未來，伴隨第三代半導體技術的普及與智能制造的深化，光耦將在高端裝備中扮演更加關鍵的角色，成為系統安全與性能提升的重要保障。
