光耦傳輸比（CTR）對開關電源的影響

　　一、引言

　　在現代電力電子技術中，開關電源（SwitchingPowerSupply，SPS）因其高效率、體積小和可調輸出等優點，廣泛應用于各類電子設備中。光耦（Optocoupler）作為開關電源的重要組成部分，承擔著信號隔離和傳輸?shù)年P(guān)鍵角色。光耦的性能直接影響開關電源的穩定性和可靠性。其中，光耦的傳輸比（CurrentTransferRatio，CTR）是一個重要參數，它描述了光耦輸入電流與輸出電流之間的關系。本文將深入探討光耦傳輸比對開關電源的影響，包括CTR的基本概念、影響因素、在開關電源中的應用及優化策略。

　　二、光耦的基本概念

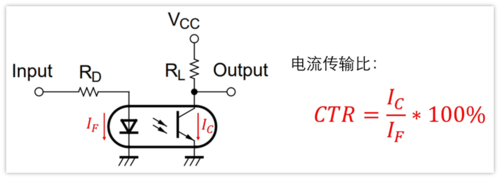

　　光耦是由發光二極管（LED）和光電傳感器（如光電晶體管或光電二極管）組成的器件，它通過光信號實現電氣隔離。光耦的工作原理是，當輸入電流通過LED時，LED發出光，光電傳感器接收光信號并輸出電流。光耦的傳輸比（CTR）定義為輸出電流與輸入電流的比值，通常用百分比表示：

　　為輸入電流。CTR的高低直接影響信號傳輸?shù)男屎烷_關電源的性能。

　　三、光耦傳輸比（CTR）的影響因素

　　光耦的傳輸比受到多個因素的影響，包括：

　　工作電流：光耦的CTR與輸入電流成正相關關系。當輸入電流增加時，LED的亮度增強，輸出光電流隨之增加，從而提高CTR。

　　溫度：溫度變化對光耦的性能有顯著影響。大多數光耦的CTR在高溫下會下降，因此在設計開關電源時，需要考慮工作環境的溫度影響。

　　老化效應：光耦在長時間使用過程中，LED的光輸出會逐漸衰減，導致CTR下降。因此，在選擇光耦時需要考慮其長期穩定性。

　　制造工藝：不同制造工藝的光耦其CTR特性可能存在差異。高品質的光耦通常具有更穩定的CTR特性。

　　光耦的設計結構：光耦內部的設計結構，包括LED與光電傳感器的距離、光電傳感器的靈敏度等，都會影響CTR的表現。

　　四、光耦傳輸比對開關電源的影響

　　光耦的CTR在開關電源中發揮著重要作用，其影響主要體現在以下幾個方面：

　　1.信號傳輸效率

　　光耦的CTR直接決定了控制信號的傳輸效率。在開關電源中，通常需要將控制電路的信號傳遞給功率部分。如果光耦的CTR較低，傳輸?shù)焦β什糠值男盘枙兊梦⑷?，可能無法正常驅動MOSFET或IGBT等功率器件，從而影響電源的正常工作。

　　例如，在一個需要高開關頻率的開關電源中，確保高CTR是至關重要的，以保證控制信號能夠快速且準確地傳遞至功率級，從而實現精確的功率調節。

　　2.穩定性和可靠性

　　CTR的變化會影響開關電源的穩定性和可靠性。在高溫或惡劣環境下，光耦的CTR可能下降，導致輸出信號不穩定，進而引發開關電源的異常工作或故障。這意味著在惡劣環境中工作時，需要選擇具有良好溫度穩定性的光耦，以確保開關電源的可靠性。

　　3.故障檢測和保護

　　在開關電源中，光耦還用于故障檢測和保護。例如，光耦的輸出信號可以用于監測功率級的狀態。當出現過流或過壓等故障時，光耦的CTR變化能夠及時反饋給控制電路，從而觸發保護機制，防止進一步的損壞。如果CTR不穩定，故障檢測可能會延遲或失效，導致設備損壞。

　　4.整體效率

　　開關電源的整體效率不僅取決于功率器件的性能，還與控制信號的有效傳遞密切相關。高CTR的光耦能夠確保控制信號以較小的損耗傳遞，從而提升整個系統的效率。如果CTR較低，可能會導致控制信號的衰減，影響功率器件的正常運行，最終降低電源的整體效率。

　　五、優化光耦傳輸比的方法

　　為了提升光耦在開關電源中的性能，可以采取以下幾種優化方法：

　　1.選擇適當?shù)墓怦?/p>

　　在設計開關電源時，應選擇具有高CTR和良好溫度特性的光耦。優選那些在高溫下仍能保持穩定CTR的光耦，以確保在惡劣環境下的穩定運行。

　　2.設計合理的驅動電路

　　通過設計合理的驅動電路，可以優化光耦的工作狀態。確保輸入電流在光耦的最佳工作范圍內，從而提高CTR。同時，可采用反饋控制機制，實時監測光耦的輸出，調整驅動電流，以保持良好的傳輸比。

　　3.溫度管理

　　在高功率應用中，溫度管理尤為重要。通過設計散熱系統，確保光耦在適宜的溫度范圍內工作，避免因溫度過高導致CTR下降。

　　4.定期檢測與維護

　　在長期運行的系統中，定期檢測光耦的性能并進行必要的維護可以有效延長其使用壽命。監測光耦的CTR變化，及時更換老化或失效的光耦，確保開關電源的穩定運行。

　　5.使用新型光耦

　　隨著技術的發展，許多新型光耦材料和結構相繼問世，例如具有更高效率和更低損耗的光耦。引入新型光耦可以顯著提升開關電源的性能。

　　六、結論

　　光耦傳輸比（CTR）在開關電源中扮演著重要角色，是影響信號傳輸效率、穩定性和可靠性的重要參數。通過合理選擇光耦、設計驅動電路、管理溫度及定期維護等措施，可以有效優化光耦的CTR，從而提升開關電源的整體性能。隨著光耦技術的不斷進步，未來的開關電源將在效率、穩定性和智能化等方面實現更大的突破，為各類電子設備提供更加可靠的電源解決方案。
