　　一、引言

　　變頻器（Inverter）作為一種重要的電力電子設備，廣泛應用于工業自動化、家電、可再生能源系統等領域。其主要功能是調節電機的轉速和扭矩，從而實現高效能控制。隨著技術的不斷發展，變頻器的性能和應用也在不斷提升。在這一過程中，光耦（Optocoupler）作為一種重要的隔離元件，發揮著不可或缺的作用。本文將詳細探討光耦器件在變頻器電路中的應用，包括其基本原理、應用場景、設計考慮以及未來發展趨勢。

　　二、光耦的基本原理

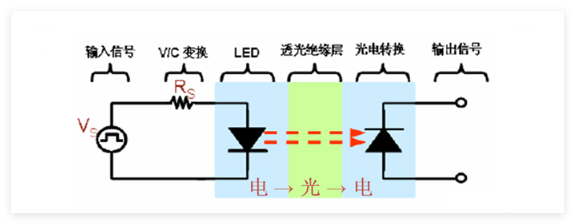

　　光耦合器通常由LED和光電接收器（如光電晶體管、光電二極管等）構成。光耦的工作原理是通過光信號實現電信號的隔離。當輸入電信號通過LED時，LED發出光信號，光電接收器接收光信號并將其轉換為對應的電信號。光耦的電氣隔離特性可以有效防止高電壓對低電壓電路的影響，確保系統的安全性和穩定性。

　　三、變頻器的基本概念與工作原理

　　變頻器主要用于控制交流電動機的轉速和扭矩。其基本工作原理是通過調節輸入電源的頻率和電壓，來實現對電動機運行特性的控制。變頻器的主要組成部分包括：

　　整流電路：將交流電源轉換為直流電。

　　濾波電路：平滑直流電源，減少波動。

　　逆變電路：將直流電再次轉換為可調頻率和電壓的交流電。

　　控制電路：對整流、濾波、逆變等環節進行控制和調節。

　　由于變頻器在控制電動機時需要處理高電壓和高電流，光耦在其中的應用顯得尤為重要。

　　四、光耦在變頻器電路中的應用

　　光耦在變頻器電路中主要應用于以下幾個方面：

　　1.電氣隔離

　　變頻器的輸入和輸出部分需要嚴格的電氣隔離，以保護控制電路免受高電壓影響。光耦提供了有效的隔離手段，確?？刂齐娐返陌踩?。通過光耦，變頻器的控制信號與高壓逆變電路隔離開來，避免了高電壓引起的故障。

　　2.信號傳遞

　　在變頻器中，需要將控制信號傳遞至逆變器部分以實現對電動機的控制。光耦能夠快速響應并將控制信號轉化為光信號，再由接收器轉換為電信號，確保信號的高效傳輸。由于光耦的快速響應特性，能夠提高變頻器的控制精度，確保電動機的平穩運行。

　　3.故障檢測與保護

　　光耦在變頻器的故障檢測系統中也得到了廣泛應用。當變頻器出現過電流、過電壓或短路等故障時，光耦能夠及時將故障信號反饋給控制電路，觸發保護機制，避免設備損壞。這種故障檢測能力是變頻器安全運行的重要保障。

　　五、光耦在變頻器電路中的設計考慮

　　在設計變頻器電路時，光耦的選擇和應用需要考慮以下幾點：

　　1.選擇合適的光耦

　　根據變頻器的工作頻率和功率要求，選擇合適的光耦至關重要。對于需要快速響應的變頻器應用，建議選擇具有較高傳輸速率和較低延遲的光耦。例如，基于光電晶體管的光耦通常適用于高速信號傳輸。

　　2.驅動電流設計

　　光耦的驅動電流需要根據輸入信號的要求進行設計，以確保光耦在最佳工作狀態下運行。通常需要考慮LED的正向電流和光電接收器的輸出特性，以確保信號傳輸?shù)姆€(wěn)定性和可靠性。

　　3.PCB布局

　　在PCB布板時，光耦的輸入和輸出部分應保持良好的電氣隔離，避免互相干擾。同時，合理的走線策略可以降低電磁干擾，提升信號質量。建議將光耦與高壓部分的布線分開，并使用適當?shù)慕拥胤绞健?/p>

　　4.溫度管理

　　光耦的性能會受到溫度的影響，因此在設計中應考慮工作環境的溫度變化對光耦性能的影響。對于高功率變頻器應用，適當?shù)臒峁芾泶胧┠軌虼_保光耦在高溫環境下正常工作。

　　5.抗干擾設計

　　在變頻器的應用中，電磁干擾（EMI）是一個重要的考慮因素。光耦的使用可以幫助降低干擾對控制信號的影響，同時應設計良好的濾波器和保護電路，以進一步提升系統的抗干擾能力。

　　六、光耦的未來發展趨勢

　　隨著科技的不斷進步，光耦的技術也在不斷發展。未來，光耦在變頻器電路中的應用趨勢可能包括：

　　新型光耦材料的發展：新型材料的使用（如氮化鎵（GaN）和碳化硅（SiC））將推動光耦性能的提升，使其能夠適應更高的頻率和功率應用。

　　集成化設計：隨著電子設備的逐步小型化，光耦的集成化設計將成為趨勢。例如，集成光耦與驅動電路、控制電路的設計，能夠有效節約空間，提高系統的整體性能。

　　智能化控制：未來的變頻器將越來越多地應用智能化控制技術，光耦在這些系統中的應用也將朝著智能化方向發展，實現更高效的故障檢測、數據采集和控制策略。

　　環境友好型材料：隨著環保意識的增強，未來光耦材料可能會向環境友好型材料轉變，以減少對環境的影響。

　　七、結論

　　光耦在變頻器電路中的應用是實現高效能、安全性和可靠性的重要保障。通過電氣隔離、信號傳遞和故障檢測等功能，光耦為變頻器的穩定運行提供了強有力的支持。隨著技術的不斷進步，光耦的性能將進一步提升，其在變頻器及其他電力電子設備中的應用前景廣闊。設計工程師在實際應用中需充分考慮光耦的選擇與設計，以確保變頻器系統的最佳性能，為各種工業和商業應用提供可靠的動力支持。
