　　隨著物聯網（IoT）技術的快速發展，電子設備的互聯互通已成為現實。在這一過程中，電路設計的靈活性和可靠性顯得尤為重要。光耦（Optocoupler）作為一種重要的電氣隔離元件，廣泛應用于物聯網設備的電路設計中。本文將深入探討光耦在物聯網中的應用、工作原理、常見類型、選擇要點及未來發展趨勢。

　　一、光耦的基本概念

　　光耦是一種通過光信號實現輸入和輸出之間電氣隔離的電子元件。其結構通常由發光二極管（LED）和光電接收器（如光電晶體管、光電二極管等）組成。光耦的主要功能是在高電壓和低電壓電路之間提供安全隔離，防止高電壓對低電壓電路的干擾和損壞。

　　二、光耦在物聯網中的應用

　　在物聯網應用中，光耦具有多種用途，主要包括以下幾個方面：

　　信號隔離：

　　物聯網設備通常連接到不同電壓等級的電源和信號源，光耦能夠有效隔離這些信號，保護微控制器和其他低壓電路，確保系統的安全性和可靠性。

　　控制信號傳輸：

　　在物聯網控制系統中，光耦用于傳遞來自傳感器的數據或控制信號。這種信號傳輸既快速又可靠，能夠有效免受電磁干擾。

　　反饋控制：

　　在電源管理和驅動電路中，光耦可以用于反饋控制，實時監測系統狀態并進行調節。例如，在開關電源和直流-直流轉換器中，光耦可以傳遞輸出電壓信息，確保系統穩定運行。

　　保護功能：

　　光耦能夠有效實現過壓、過流等故障信號的傳遞，幫助保護系統免受損壞。在物聯網設備中，光耦可以作為重要的保護元件，提高整體可靠性。

　　通信接口：

　　在物聯網系統中，光耦也可以用于實現不同通信協議之間的隔離，如RS-232、RS-485等，確保信號在傳輸過程中不受干擾。

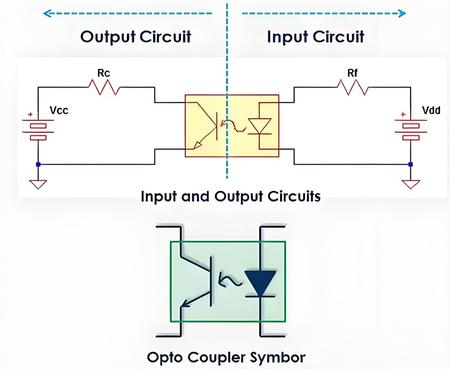

　　三、光耦的工作原理

　　光耦的工作原理相對簡單，主要分為以下幾個步驟：

　　輸入控制信號：

　　當控制信號施加到光耦的輸入端（LED）時，LED發出光信號。

　　光信號傳遞：

　　LED發出的光信號通過光隔離區域傳遞至接收器。接收器通常是光電晶體管，它能夠感應到光信號并做出反應。

　　輸出信號生成：

　　光電接收器將接收到的光信號轉化為電流或電壓信號輸出，這一過程實現了輸入與輸出之間的電氣隔離。

　　這種獨特的工作機制使得光耦在物聯網電路設計中具備了良好的抗干擾能力和穩定性。

　　四、光耦的常見類型

　　在物聯網應用中，常見的光耦類型主要有以下幾種：

　　光電晶體管光耦：

　　這是最常見的一種光耦，采用光電晶體管作為接收器。其響應速度適中，適合一般的控制和反饋應用。

　　光電二極管光耦：

　　該類型光耦使用光電二極管作為接收器，響應速度快，適用于高速信號傳輸和數據通信。

　　光纖光耦：

　　光纖光耦使用光纖作為信號傳輸介質，適合需要長距離隔離和較高信號傳輸質量的應用。

　　數字光耦：

　　數字光耦能夠直接傳遞數字信號，具有較強的抗干擾能力和穩定性，適合在多種環境下使用。

　　隔離型驅動光耦：

　　這些光耦集成了驅動電路，能夠直接驅動功率器件，適合用于電機控制和開關電源等應用。

　　五、在物聯網中的選擇要點

　　在為物聯網設備選擇光耦時，需要考慮多個關鍵參數：

　　電氣隔離電壓：

　　選擇光耦時應確保其電氣隔離電壓滿足應用需求，通常要求在1kV以上，以確保在高電壓環境下工作的安全性。

　　輸入和輸出電流：

　　輸入電流應與控制電路的輸出相匹配，輸出電流需滿足驅動負載的要求，以確保光耦的正常工作。

　　傳輸延遲：

　　對于高速信號傳輸，傳輸延遲應盡可能低，以滿足系統的響應速度要求。一般選擇延遲在100μs以內的光耦。

　　共模抑制比（CMR）：

　　選擇具有高共模抑制比的光耦有助于提高抗干擾能力，確保在嘈雜環境中信號的穩定。

　　工作溫度范圍：

　　光耦的工作溫度范圍應滿足實際應用環境的需求。對于工業應用，通常選擇-40°C到85°C的光耦。

　　封裝類型：

　　根據電路板設計和組裝要求，選擇合適的光耦封裝類型（如DIP或SMD），以便于安裝和散熱。

　　六、光耦在物聯網電路設計中的實際應用

　　在實際的物聯網電路設計中，光耦的應用場景非常廣泛，以下是幾個具體的示例：

　　智能家居控制系統：

　　在智能家居系統中，光耦用于將傳感器信號傳遞至中央控制器，同時確保設備的電氣隔離，防止高電壓影響控制邏輯。通過光耦，用戶能夠實現對家居設備的安全管理。

　　工業自動化：

　　在工業自動化應用中，光耦被廣泛用于PLC（可編程邏輯控制器）和傳感器之間的信號隔離，確保傳感器數據的準確傳輸，同時提高設備的可靠性。

　　電源管理系統：

　　在開關電源設計中，光耦用于實現反饋控制，監測輸出電壓并進行調整，從而確保電源輸出的穩定性。光耦的應用使得開關電源能夠在高效能下穩定運行。

　　通信設備：

　　在數據通信設備中，光耦可用于協議轉換和信號隔離，確保信號在不同電壓和頻率環境下的穩定傳輸，增強設備的抗干擾能力。

　　醫療設備：

　　在醫療設備中，光耦用于實現病人監護儀器與電源系統之間的安全隔離，確保病人的安全和設備的可靠性。

　　七、未來發展趨勢

　　隨著物聯網技術的不斷創新和發展，光耦在電路設計中的應用也將迎來新的機遇和挑戰：

　　高集成度與智能化：

　　未來的光耦將更加集成化，可能與其他功能元件（如ADC、DAC）集成在一起，形成智能化模塊，提升系統設計的靈活性。

　　新材料的應用：

　　隨著新材料技術的發展，未來可能出現更高性能的光耦，例如采用氮化鎵（GaN）等材料，進一步提升隔離性能和工作效率。

　　自動化與遠程監控：

　　隨著物聯網設備的普及，光耦的應用將在自動化生產、遠程監控等領域加速發展，提升設備的智能化水平。

　　環保與可持續發展：

　　在生態環境日益受到關注的背景下，光耦的制造將更加注重環保和可持續性，推動綠色電子技術的發展。

　　八、結論

　　光耦作為物聯網電路設計中不可或缺的元件，憑借其優越的電氣隔離性能、信號傳輸能力和高可靠性，在眾多應用場景中發揮著重要作用。在選擇光耦時，需要綜合考慮電氣隔離電壓、輸入輸出電流、傳輸延遲等多個關鍵參數，以確保其在實際應用中的穩定性和可靠性。隨著技術的不斷進步，光耦在物聯網中的應用前景將更加廣闊，為物聯網設備的發展提供強大的支持。
