光耦隔離驅動的性能特點-先進光半導體

　　在現代電子設備中，光耦（Optocoupler）作為一種重要的電子元件，廣泛應用于信號隔離、信號傳輸和電氣保護等領域。光耦的主要功能是通過光信號實現輸入與輸出之間的電氣隔離，確保高電壓和低電壓電路之間的安全運行。本文將深入探討光耦隔離驅動的性能特點，包括其工作原理、優點與應用、關鍵參數、選型要點及未來發展趨勢。

　　一、光耦的基本原理

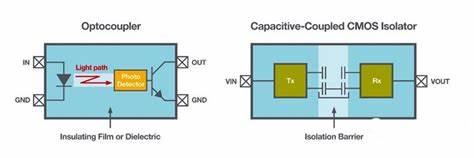

　　光耦的基本結構通常由發光二極管（LED）和光接收器（如光電晶體管、光電二極管或光敏電阻）組成。其工作過程如下：

　　輸入信號施加：當輸入信號施加到LED上時，LED發出光信號。

　　光信號傳遞：LED發出的光信號通過光隔離材料，傳遞至光接收器。

　　信號轉換：光接收器將接收到的光信號轉換為電信號，輸出至下游電路。

　　這種結構實現了輸入與輸出之間的電氣隔離，能夠有效防止高電壓損壞低電壓電路，確保系統的安全性與可靠性。

　　二、光耦隔離驅動的優點

　　光耦隔離驅動在電路設計中的應用具有多種優點：

　　電氣隔離：

　　光耦能夠在高電壓和低電壓電路之間提供良好的電氣隔離，確?？刂齐娐访馐芨唠妷旱挠绊?，保護設備和人員安全。

　　抗干擾能力：

　　由于光耦通過光信號傳遞信息，其抗干擾能力強，能夠有效抑制由于電磁干擾（EMI）引起的信號失真，提升信號的穩定性。

　　提升系統可靠性：

　　光耦可用于故障檢測和保護，及時傳遞故障信號，提高系統的可靠性與安全性。例如，在電機驅動系統中，光耦可以監測過載情況并及時切斷電源，避免設備損壞。

　　適應性強：

　　光耦適用于多種工作環境，可以在高溫、潮濕、噪聲等惡劣條件下穩定工作，滿足各種設備的需求。

　　小型化設計：

　　光耦的體積小、重量輕，適合在緊湊的電子設備中使用，有助于實現設備的小型化和集成化。

　　三、光耦隔離驅動的應用領域

　　光耦隔離驅動被廣泛應用于多個領域，主要包括：

　　工業自動化：

　　在工業控制系統中，光耦用于信號傳輸和控制，確保高電壓與低電壓電路之間的安全隔離，提升控制精度和系統可靠性。

　　電源管理：

　　在開關電源和電源適配器中，光耦用于實現反饋控制和保護功能，確保電源輸出的穩定性和安全性。

　　通信設備：

　　光耦在數據通信中用于隔離信號，保護設備免受高壓干擾，確保數據傳輸?shù)姆€(wěn)定性。

　　電動車輛：

　　在電動汽車的驅動和控制系統中，光耦用于電機控制和電池管理，提升系統的安全性和性能。

　　醫療設備：

　　在醫療電子設備中，光耦用于病人監護儀器和診斷設備，確保病人與設備之間的電氣隔離，保證設備的安全性。

　　四、光耦隔離驅動的關鍵參數

　　在選擇光耦隔離驅動時，需要考慮多個關鍵參數，以確保其在實際應用中的性能和可靠性：

　　電氣隔離電壓：

　　選擇光耦時應確保其電氣隔離電壓滿足應用需求，通常要求至少在1kV以上，以確保在高電壓環境下工作的安全性。

　　輸入和輸出電流：

　　輸入電流應與控制電路的輸出相匹配，輸出電流需滿足驅動負載的要求，以確保光耦的正常工作。

　　傳輸延遲：

　　對于高速信號傳輸，傳輸延遲應盡可能低，以滿足系統的響應速度要求。一般選擇延遲在100μs以內的光耦。

　　共模抑制比（CMR）：

　　共模抑制比是衡量光耦抗干擾能力的重要指標，選擇具有高共模抑制比的光耦有助于提高信號的穩定性。

　　工作溫度范圍：

　　光耦的工作溫度范圍應滿足實際應用環境的需求。對于工業應用，通常選擇-40°C到85°C的工作溫度范圍的光耦。

　　封裝類型：

　　根據電路板設計和組裝要求，選擇合適的光耦封裝類型（如DIP或SMD），以便于安裝和散熱。

　　五、光耦隔離驅動的選型要點

　　在選擇光耦隔離驅動器件時，需要綜合考慮以下幾點：

　　應用需求：

　　確定光耦的應用場景和需求，包括輸入輸出信號類型、工作電壓、負載電流等，以選擇合適的光耦規格。

　　性能參數匹配：

　　根據系統的性能要求，選擇合適的電氣隔離電壓、傳輸延遲和共模抑制比等參數，保證光耦在實際工作中的可靠性。

　　環境適應性：

　　考慮到工作環境的特殊性，選擇適合的工作溫度范圍和防護等級，以確保光耦在惡劣環境下的穩定性。

　　制造商與質量認證：

　　選擇知名制造商的光耦產品，并注意其質量認證（如ISO、CE等），確保產品的可靠性和一致性。

　　六、光耦隔離驅動的未來發展趨勢

　　隨著科技的進步和市場需求的變化，光耦隔離驅動的發展趨勢如下：

　　高性能化：

　　未來光耦產品將朝著更高的性能要求發展，如更高的電氣隔離電壓、更快的響應速度和更低的功耗等，以滿足更復雜和苛刻的應用需求。

　　集成化與智能化：

　　光耦將與其他電子元件逐步集成，形成更為智能化的模塊，如集成驅動、信號處理和監測功能，提升整體系統的性能和可靠性。

　　新材料的應用：

　　隨著新材料（如氮化鎵、碳化硅等）的發展，光耦的性能將不斷提升，可能實現更高的隔離電壓和更低的功耗。

　　環保與可持續發展：

　　在環保意識日益增強的背景下，光耦產品將注重材料的可回收性與環境友好性，推動綠色技術的發展。

　　拓展應用場景：

　　光耦的應用將不斷擴展到新的領域，如物聯網、智能家居和電動汽車等新興市場，推動技術的不斷進步。

　　七、結論

　　光耦隔離驅動作為現代電子設備中不可或缺的組件，憑借其優越的電氣隔離、抗干擾能力和系統可靠性，廣泛應用于工業控制、電源管理、通信設備等多個領域。在選擇光耦時，需要綜合考慮電氣隔離電壓、輸入輸出電流、傳輸延遲等關鍵參數，以確保其在實際應用中的可靠性和性能。隨著科技的進步和市場需求的變化，光耦隔離驅動將繼續朝著高性能化、集成化和環?；姆较虬l(fā)展，為現代電子設備的創新與發展提供強大的支持。
