光耦繼電器從光耦的封裝考慮是否可以替換

發表時間:2020-04-28 16:47作者:admin

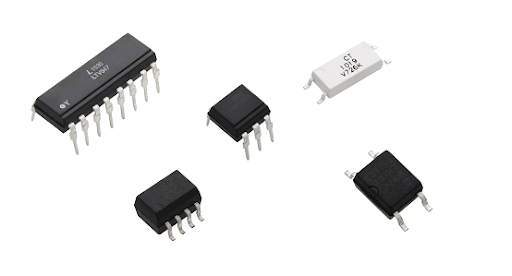

  在電路中光耦繼電器非常常見,光耦在電路中的作用是進行隔離并對光電進行轉換,光耦的種類當中,包括線性光耦與非線性光耦。


  有時候由于各種原因使得現有電路板上的光耦找不到原有相同的型號來代替,但是手頭上有其他不同的廠商,甚至其他型號的光耦產品,這時候需要給出合理的選擇看是否可替換現有的光耦產品,那么在光耦繼電器產品替換時候需要注意哪些問題呢?小編一一給您解答:


  光耦的電流傳輸比CTR的允許范圍是50%一200%。若CTR《50%,那么光耦繼電器中的LED就需要較大的工作電流來驅動,甚至?xí)黾与娐饭?,再者單片機I/O口也不能提供過大電流,若CTR值過大,在啟動電路或者當負載發生突變時,有可能系統不穩定,影響正常輸出。另外需要注意的是對于相同型號的光耦也會有不同的等級,其中對應的CTR也會有所差異。這是需要注意的一點。


  光耦是隔離性的器件,起到輸出和輸入的隔離作用。這個在產品認證取證的時候非常重要,不同的認證等級對隔離電壓的要求也不一樣,比如3000V的隔離電壓和5000V的隔離電壓。根據光耦的開關頻率分類,可以分為普通光耦和高速光耦。這個頻率是指在輸入信號的頻率比較高的情況下,輸出信號的響應速度。對于高速信號必須要考慮光耦的開關頻率,而選用高速光耦。
