　　一、引言

　　隨著電子技術的迅速發展，貼片光耦作為一種重要的電子元器件，逐漸在各種應用中發揮著不可替代的作用。由于其小型化、集成化和高性能的特點，貼片光耦在現代電子設備中越來越普遍。本文將探討貼片光耦的主要類型、工作原理及其在實際應用中的重要性。

　　二、貼片光耦的定義與工作原理

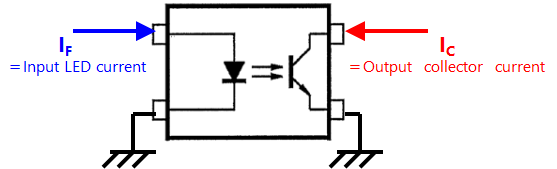

　　貼片光耦，顧名思義，是一種采用表面貼裝技術（SMD）封裝的光耦合器。其基本結構由發光二極管（LED）和光電接收器（如光電晶體管、光電二極管等）組成。工作過程如下：

　　信號激活：當輸入信號施加到LED上時，LED發出光信號。

　　光信號傳輸：LED發出的光信號穿過絕緣材料傳遞至光電接收器。

　　信號轉換：光電接收器接收到光信號后，輸出與輸入信號成正比的電信號，實現信號的隔離和傳輸。

　　電氣隔離：輸入和輸出電路之間保持電氣隔離，確保系統安全和穩定。

　　三、貼片光耦的類型

　　貼片光耦的類型通?？梢愿鶕?jù)不同的特征進行分類，主要包括以下幾種：

　　1.按照光電接收器類型分類

　　光電晶體管光耦（PhototransistorOptocouplers）：這是最常見的類型，適用于一般的信號隔離應用。光電晶體管具有較好的增益特性，適合于低頻和中頻信號的傳輸。

　　光電二極管光耦（PhotodiodeOptocouplers）：此類型光耦的響應速度較快，適合于高速信號的隔離。一般用于對時間延遲敏感的應用，如數據通信。

　　光電MOSFET光耦（PhototransistorwithMOSFETOutput）：這種光耦結合了光電晶體管和MOSFET的優點，適合驅動大功率負載。其高輸入阻抗使得其在高頻和高功率應用中表現出色。

　　光隔離器（OpticalIsolators）：主要用于光纖通信和激光應用，確保信號的穩健傳輸并防止反向光信號的干擾。

　　2.按照輸入電壓類型分類

　　直流輸入光耦：適用于直流信號的隔離，通常用于簡單的開關控制電路。

　　交流輸入光耦：可處理交流信號，內置整流電路將交流信號轉換為直流信號，這類光耦在電源管理中應用廣泛。

　　3.按照封裝形式分類

　　DIP（雙列直插封裝）：雖然主要是貼片光耦，但某些型號以DIP形式存在，適合傳統PCB設計。

　　SMD（表面貼裝封裝）：常見的貼片光耦，包括多種尺寸和形狀，如SOIC、TSSOP等，適合現代緊湊型電路設計。

　　4.按照隔離電壓分類

　　低隔離電壓光耦：一般隔離電壓在1500V以下，適用于普通工業控制和低電壓應用。

　　高隔離電壓光耦：隔離電壓通常在5000V以上，適合高壓電氣設備及對安全性要求較高的場合。

　　四、貼片光耦的主要應用

　　貼片光耦因其優良的隔離性能和小型化設計，廣泛應用于各種電子設備中。以下是一些典型應用領域：

　　1.工業自動化

　　在工業自動化設備中，貼片光耦通常用于PLC（可編程邏輯控制器）中，用于傳輸傳感器信號和控制信號。光耦能夠有效隔離高電壓信號，保護PLC和其他控制電路，從而提高系統的可靠性。

　　應用實例：在一個自動化生產線中，傳感器通過貼片光耦將檢測到的信號安全地傳輸?shù)絇LC，確?？刂葡到y(tǒng)的穩定運行。

　　2.電源管理

　　在開關電源中，貼片光耦被用作反饋控制元件，以實現穩定的輸出電壓。通過光耦的反饋，電源能夠根據負載變化自動調整輸出，從而提高能效和穩定性。

　　應用實例：在一個DC-DC轉換器中，貼片光耦將輸出電壓信號反饋給調節控制電路，確保輸出電壓始終保持在設定范圍內。

　　3.通信設備

　　在數據通信系統中，貼片光耦用于信號的隔離和轉換，能夠有效防止噪聲和干擾，提高數據傳輸?shù)臏?zhǔn)確性和穩定性。

　　應用實例：在RS-485串行通信系統中，貼片光耦用于隔離傳輸信號，確保在長距離傳輸中信號的完整性。

　　4.消費電子

　　在各種消費電子產品中，貼片光耦用于遙控開關、音響設備等應用，通過光耦實現安全的電氣隔離。

　　應用實例：在智能家居設備中，貼片光耦用于實現遙控器與家電之間的信號隔離，確保用戶操作的安全性。

　　5.醫療設備

　　在醫療設備中，貼片光耦被廣泛應用于信號監測與隔離。許多醫療儀器需要與高電壓電路隔離，以保護患者和設備的安全。

　　應用實例：在心電監護儀中，貼片光耦用于將心電信號傳輸至處理單元，確保信號的準確性和安全性。

　　五、貼片光耦的選擇與設計注意事項

　　在選擇和設計貼片光耦時，需要考慮以下因素：

　　性能要求：根據應用需求選擇合適類型的光耦，如傳輸速度、輸出電流及隔離電壓等。

　　封裝尺寸：選擇適合PCB布局的封裝形式，確保在空間有限的情況下能夠良好工作。

　　工作環境：考慮工作溫度和濕度，以及可能的電磁干擾，選擇適應性強的光耦產品。

　　成本：在滿足技術要求的同時，綜合考慮產品成本，以確保項目的經濟性。

　　測試與認證：選擇經過認證的光耦產品，確保其性能穩定，符合相關安全標準。

　　六、結論

　　貼片光耦作為一種重要的電子元件，因其優越的性能和靈活的應用而廣受歡迎。其在工業自動化、電源管理、通信設備、消費電子和醫療設備等多個領域的廣泛應用，展示了光耦在現代電子設計中的重要性。隨著電子技術的不斷發展，貼片光耦將繼續演進，推動更多創新應用的發展，為未來電子設備的安全和可靠性提供保障。了解貼片光耦的類型及應用，將有助于工程師在設計中選擇合適的器件，提升產品的性能和市場競爭力。
