　　光耦-用于電子隔離的重要部分

　　在現代電子技術中，電路的安全性和可靠性愈發重要，尤其是在涉及高電壓與低電壓電路之間的隔離時，作為一種關鍵的電子元件，通過光信號實現電氣隔離，成為許多應用中的重要組成部分。本文將探討光耦的基本原理、類型、應用、選型要點以及未來發展趨勢。

　　一、光耦的基本應用

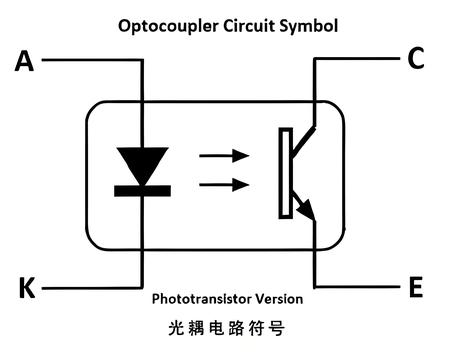

　　光耦的主要功能是將輸入信號通過光信號的方式傳遞給輸出端，從而實現輸入與輸出之間的電氣隔離。這種結構通常由兩部分組成：

　　發光元件：通常為發光二極管（LED），當輸入信號施加于LED上時，LED發出光信號。

　　光接收元件：可為光電晶體管、光電二極管或光敏電阻等，負責接收發光元件發出的光信號，并將其轉換為電信號輸出。

　　當輸入信號變化時，LED發出的光強度也隨之變化，光接收元件則根據光強度的變化輸入相應的電信號。這樣，光耦實現了輸入與輸出電路之間的電氣隔離，最大限度地保護了低電壓電路。

　　二、光耦的主要類型

　　光耦的種類繁多，按照不同的工作原理和應用場合，可以分為以下幾種：

　　光電晶體管光耦：

　　這是最常見的光耦類型，采用光電晶體管作為接收元件。它適用于大多數基本的隔離和信號傳輸應用。

　　光電二極管光耦：

　　其接收元件為光電二極管，響應速度較快，適用于高速信號傳輸?shù)膱龊?，如通信系統。

　　光電接收器光耦：

　　這種光耦使用光電接收器，可以實現更高的靈敏度，適用于低信號傳輸。

　　高壓光耦：

　　特別設計用于高壓應用，能夠承受更高的隔離電壓，適合電源供應和電機控制等場合。

　　數字光耦：

　　這種光耦專為數字信號設計，具有更快的開關速度和更低的延遲，適合數字通信和數據傳輸。

　　三、光耦的應用領域

　　光耦因其獨特的電氣隔離特性，廣泛應用于多個領域，包括但不限于：

　　電源管理：

　　在開關電源和變換器中，光耦用于反饋控制，確保電源的穩定運行和過載保護。

　　工業自動化：

　　在工業控制系統中，光耦常用于信號傳輸和控制，確保傳輸?shù)陌踩院涂煽啃浴?/p>

　　電動汽車：

　　在電動汽車的控制系統中，光耦用于電池管理系統和電機控制，確保高電壓與低電壓之間的安全隔離。

　　通信設備：

　　在數據通信中，光耦用于高速信號的隔離傳輸，防止數據干擾和信號失真。

　　家電產品：

　　光耦在家電控制系統中用于隔離信號，確保用戶與高電壓部件之間的安全。

　　四、光耦的選型要點

　　在選型光耦時，需要考慮多個關鍵因素，以確保其在特定應用中的可靠性和性能：

　　電氣隔離電壓：

　　選擇光耦時，應確保其電氣隔離電壓大于電路中的最高電壓，以防止意外擊穿。

　　輸入和輸出電流：

　　考慮到輸入電流和輸出電流的要求，選擇合適的光耦型號，以確保其正常工作。

　　傳輸延遲：

　　對于高速應用，選擇傳輸延遲較小的光耦，以滿足快速響應的需求。

　　工作溫度范圍：

　　不同應用對工作溫度的要求各異，選擇時應確保光耦的工作溫度范圍適合實際使用情況。

　　共模抑制比：

　　選擇具有高共模抑制比的光耦，以提高抗干擾能力，特別是在噪聲環境下使用時。

　　封裝類型：

　　光耦的封裝類型多種多樣，根據電路板設計和組裝方式選擇合適的封裝類型。

　　五、光耦在電氣安全中的重要性

　　光耦在電氣安全中的重要性不可忽視，其主要體現在以下幾個方面：

　　隔離保護：

　　光耦能夠有效隔離高電壓和低電壓電路，降低了觸電和設備損壞的風險。

　　抗干擾能力：

　　通過光信號傳輸，光耦能夠抵御電磁干擾（EMI），確保信號的穩定與可靠。

　　提升可靠性：

　　光耦的使用可以提高整個電子系統的可靠性，減少因信號干擾導致的故障，使設備更能適應復雜的工作環境。

　　增強設計靈活性：

　　光耦的電氣隔離特性為電路設計提供了更大的靈活性，可在同一電路板上安全地集成高低電壓電路。

　　六、光耦的未來發展趨勢

　　隨著科技的不斷進步，光耦的技術和應用也在不斷發展。以下是光耦未來的一些發展趨勢：

　　集成化與小型化：

　　隨著電子設備向小型化和集成化發展，光耦的設計將更加緊湊，能夠集成更多功能。

　　高速化：

　　隨著數據傳輸速率的不斷提升，對光耦的響應速度和帶寬要求也越來越高，未來將向更高速度和更低延遲方向發展。

　　環保與可持續性：

　　在材料和制造工藝上更加重視環保，推動可持續發展的光耦設計。

　　智能化：

　　光耦在智能家居、物聯網等應用中的使用將愈發廣泛，結合智能控制技術，實現更高效的信號處理和傳輸。

　　多功能化：

　　光耦將朝著多功能化方向發展，既能實現隔離，又能集成信號處理、監測等功能，提高整體系統的性能和可靠性。

　　七、結論

　　光耦作為電子隔離的重要部分，廣泛應用于電源管理、工業自動化、通信設備等多個領域。其獨特的工作原理和電氣隔離特性，確保了電路的安全性和可靠性。在選型過程中，需要綜合考慮多種參數，以滿足特定應用的需求。隨著科技的進步，光耦的性能和應用將進一步提升，為現代電子設備的發展提供更強大的支持。未來，光耦將繼續在智能化、環保和多功能化等方面邁出新的步伐，推動電子技術的不斷發展。
