　　在當今全球能源轉型的背景下，家用儲能系統（EnergyStorageSystem，簡稱ESS）作為可再生能源整合的關鍵技術之一，正日益受到廣泛關注。家用儲能系統通過存儲太陽能、風能等間歇性能源產生的電能，并在需要時釋放，從而有效穩定電網運行，提高能源利用效率。然而，家用儲能系統的安全性和穩定性是其廣泛應用的重要前提。在這一背景下，光耦器件以其獨特的電氣隔離和信號傳輸能力，在保護家用儲能系統方面發揮著不可或缺的作用。

　　一、家用儲能系統概述

　　家用儲能系統通常由電池板陣列、充電控制器、雙向逆變器、智能電表、電網以及電池組等主要組件構成。光伏發電與家用儲能系統的結合是目前最為常見的配置，其中主電源來自電網，可再生能源則由光伏板轉換為電能，并通過電池和逆變器存儲或釋放至交流負載。當PV功率不足時，電網會補充電力；而當電網供電不足時，家用儲能系統則能夠作為緊急備用電源，提供必要的電力支持。這種配置不僅提高了家庭的自給自足能力，降低了能源消耗成本，還促進了可再生能源的利用，改善了環境質量。

　　二、光耦器件的基本原理與優勢

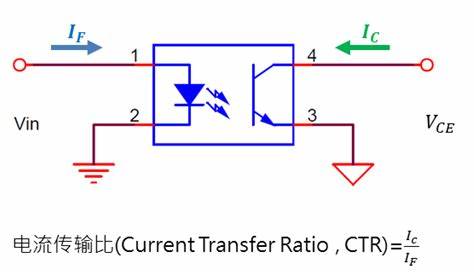

　　光耦器件，亦稱光電隔離器或光電耦合器，是一種以光為媒介來傳輸電信號的器件。它通常由發光器（如紅外線發光二極管LED）與受光器（如光敏半導體管或光敏電阻）封裝在同一管殼內。當輸入端加電信號時，發光器發出光線，受光器接受光線后產生光電流，從而實現“電—光—電”的轉換。這種轉換過程不僅實現了輸入、輸出電信號的隔離，還具有體積小、壽命長、無觸點、抗干擾能力強等優點。

　　在家用儲能系統中，光耦器件的最大優勢在于其能夠提供加強型絕緣，對于電磁干擾（EMI）或共模抑制比（CMR）的噪聲也比較小。這一特性使得光耦在保護儲能系統免受電氣故障和干擾方面發揮著關鍵作用。

　　三、光耦在家用儲能系統中的應用

　　柵極驅動應用

　　在家用儲能系統的DC/DC轉換器和逆變器中，柵極驅動是光耦需求較大的應用環節之一。柵極驅動光耦要求軌到軌的輸出，以實現快速可靠的柵極驅動。為了實現更高的輸出峰值電流，低傳播延遲和更高的頻率對快速切換至關重要。同時，為了防止在嘈雜的環境中誤驅動，共模瞬態抑制能力（CMTI）必須盡可能高（至少100kV/μs以上）。此外，活動的米勒鉗位功能也是光耦在柵極驅動應用中的一個重要加分項，它能夠在高功率應用中保持開關的截止狀態，防止負柵極電壓對開關造成損害。

　　電流/電壓感測應用

　　在儲能系統中，電流和電壓的精確測量對于系統的穩定運行至關重要。光耦在電流/電壓感測中的應用，關鍵在于其增益精度、帶寬以及線性度。這些特性決定了光耦能夠準確地將電流或電壓信號轉換為光信號，并再轉換為電信號進行傳輸和處理。根據業界領先的光耦供應商所提供的參數，增益準確度已經可以檢測到0.5%，帶寬可達200KHz，響應速度也非?？?。這使得光耦在電流/電壓感測中具有較高的準確性和可靠性。

　　數字通信應用

　　家用儲能系統中的通信接口需要具有高可靠性和穩定性，以確保信息傳輸?shù)陌踩院透咝浴９怦罴夹g可以被應用于隔離不同通信接口，通過實現電氣隔離來降低電氣噪聲和干擾，從而確保信息傳輸過程中的安全性。數字光耦的另一個優勢在于其可以采用直接驅動方式，在LED前端放置電阻并通過配置電阻阻值分配來優化CMTI。這使得數字光耦在高速通信中具有更高的穩定性和可靠性。

　　電池管理系統（BMS）應用

　　電池管理系統是家用儲能系統中的關鍵組成部分，負責監控和控制電池組的運行狀態。光耦在電池管理系統中的應用，為BMS提供了更加智能、安全的控制環境。通過隔離控制信號，光耦有效地避免了高電壓對低電壓電路的不利影響，保障了電池系統的穩定運行。同時，光耦的電氣隔離特性還能夠防止電池組在充放電過程中產生的電氣噪聲和干擾對BMS造成誤判或故障。

　　四、光耦對家用儲能系統的保護作用

　　光耦器件在家用儲能系統中的應用，不僅提高了系統的安全性和穩定性，還大大降低了系統的維護難度和成本。具體來說，光耦通過實現電氣隔離和信號傳輸，有效預防了潛在的電氣故障和干擾對系統造成的損害。同時，光耦的高可靠性和穩定性也確保了家用儲能系統能夠在各種惡劣環境下正常運行，為用戶提供了更加可靠和穩定的電力支持。

　　此外，光耦還具有防漏電和濾波作用，能夠進一步提高儲能系統的安全性。在柵極驅動、電流/電壓感測以及數字通信等應用中，光耦通過精確的信號隔離和安全可靠的電氣絕緣性能，為家用儲能系統提供了全方位的保護。

　　五、結語

　　綜上所述，光耦器件以其獨特的電氣隔離和信號傳輸能力，在家用儲能系統中發揮著不可或缺的作用。通過應用光耦器件，家用儲能系統的安全性和穩定性得到了顯著提高，同時也降低了系統的維護難度和成本。隨著可再生能源的不斷發展和家用儲能系統的廣泛應用，光耦器件將在未來繼續發揮更加重要的作用，為人類的可持續發展貢獻一份力量。
