　　引言

　　在現代電子電路中，光耦（光耦合器）是一種重要的組件，主要用于信號隔離和傳遞。光耦的基本原理是通過發光二極管（LED）和光敏元件（如光電晶體管）之間的光信號傳輸，實現電氣隔離。光耦廣泛應用于電源管理、信號處理和數據傳輸?shù)阮I(lǐng)域。本文將介紹光耦的基本概念、工作原理及其在實際電路中的應用實例。

　　光耦的基本概念

　　光耦是一種利用光信號完成輸入與輸出之間隔離的電子組件。其結構通常包括一個發光二極管（LED）和一個光電元件（如光電晶體管、光電二極管或光電場效應管）。當輸入信號使LED導通時，LED發出光信號，光信號被光電元件接收，從而使其導通。這種方式實現了輸入和輸出之間的電氣隔離，確保了信號的安全傳輸。

　　光耦的主要參數

　　輸入電流（IF）：LED的正向工作電流，影響LED的發光強度。

　　輸出電流（IC）：光電元件的輸出電流，反映了光信號的接收能力。

　　隔離電壓（VISO）：輸入和輸出之間的電氣隔離能力，通常在幾千伏特。

　　傳輸特性（CTR）：光電元件輸出電流與輸入電流的比值，反映光耦的傳輸效率。

　　光耦的工作過程分為以下幾個步驟：

　　輸入信號：當輸入端施加電壓時，LED開始導通。

　　光信號發射：LED通過電流發出可見光或紅外光信號。

　　光信號接收：光電元件（如光電晶體管）接收到LED發出的光信號，開始導通。

　　輸出信號：光電元件的導通狀態決定了輸出端的電流，從而實現信號的傳遞。

　　光耦的應用實例

　　應用實例1：光耦在開關電源中的應用

　　開關電源廣泛應用于各類電子設備，其工作原理依賴于高頻開關技術。為了確保輸出端與輸入端之間的電氣隔離，光耦在開關電源中扮演了關鍵角色。

　　在開關電源電路中，輸入電流通過整流和濾波后，驅動開關管工作。為了實現輸出電壓的穩定性，光耦用于將輸出端的反饋信號傳遞到開關電源的控制電路中。光耦的使用確保了輸入和輸出之間的高壓隔離，避免了可能的電氣干擾。

　　應用實例2：光耦在信號隔離中的應用

　　光耦也常用于信號隔離，以防止高電壓對低電壓電路的影響，確保系統的安全性和穩定性。

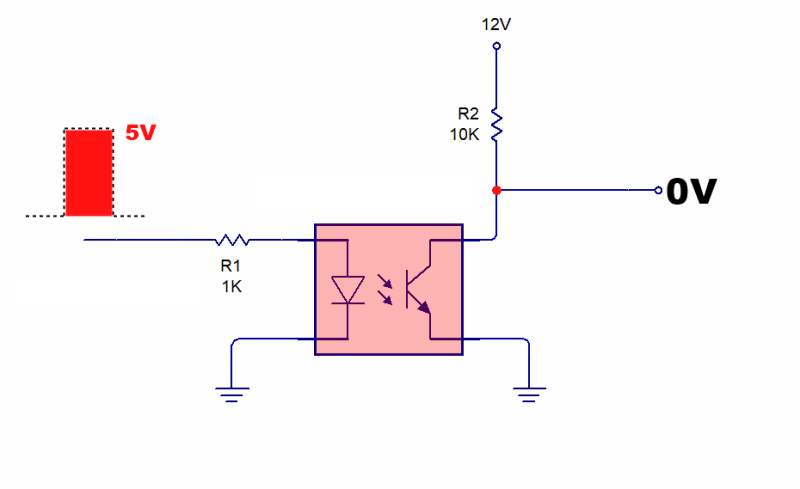

　　在上述信號隔離電路中，信號源的信號通過光耦的輸入端傳遞給發光二極管，LED發出的光信號被光電元件接收，實現信號的傳遞。此過程確保了信號源和負載之間的電氣隔離，避免了高電壓對低電壓電路的影響。

　　光耦的優缺點

　　優點

　　電氣隔離：光耦通過光信號傳遞信息，有效隔離輸入和輸出，確保電路安全。

　　抗干擾能力強：光耦對電磁干擾具有較強的抵抗能力，適合在復雜環境中使用。

　　傳輸速度快：現代光耦的傳輸速率達到幾百千赫茲，適合高速信號傳輸。

　　缺點

　　傳輸損耗：光耦在進行信號傳遞時，存在一定的傳輸損耗，可能影響信號質量。

　　溫度敏感：光耦的性能受溫度影響較大，需在規定的溫度范圍內使用。

　　成本相對較高：與傳統的電氣隔離方式相比，光耦的成本相對較高。

　　結論

　　光耦作為一種重要的電子元器件，在現代電子電路中發揮著不可或缺的作用。通過光信號實現電氣隔離，光耦在開關電源、信號隔離及其他應用中提供了安全、穩定、高效的解決方案。盡管光耦存在一些缺點，但其優勢使其在許多領域得到廣泛應用。隨著科技的發展，光耦的性能和應用范圍也將不斷擴展，為電子技術的進步提供更多可能性。

　　在實際電路設計中，工程師需要根據具體應用需求選擇合適的光耦型號及其參數，以達到最佳的性能與效果。希望本文能夠幫助讀者更好地理解光耦的應用及其在電路設計中的重要性。
