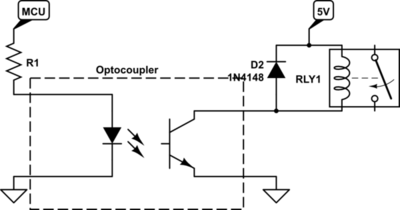

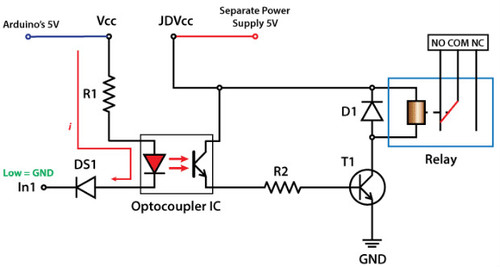

驅動光耦繼電器的最佳方法是什么？發表時間：2020-06-04 14:43作者：admin 我正在設計一個使用ESP-32的智能插座和一個可以在240VAC下驅動5A的機械繼電器。按照典型的繼電器驅動電路，我想在MCU和繼電器之間使用一個光耦合器。根據數據表，我使用的繼電器是（Panasonic）APAN3105，其線圈功率低至110mW（5V@22mA）。 典型的繼電器電流驅動器電路使用連接到晶體管的光耦合器，該晶體管隨后驅動繼電器。由于我使用的是低線圈功率繼電器，我可以直接從集電極最大電流范圍內的光耦合器直接驅動繼電器嗎？這種方法有什么缺點嗎？除了最大集電極電流外，您還必須考慮電流傳輸比（CTR），最大LED電流和MCU的輸出驅動能力。
幸運的是，ESP-32在最大驅動強度下具有40mA的巨大輸出，這可能是必需的，因?yàn)闃?biāo)準的光耦合器通常具有的最小CTR只有50％。為了確保集電極-發射極的飽和電壓低，光電耦合器的LED電流也應該比IC/CTR高得多（差不多兩倍）。 例如，光耦繼電器PC817XN的最低CTR為50％，絕對最大LED電流為50mA。這樣就沒有增加驅動電流以保持晶體管飽和的空間。由于CTR具有50-600％的寬容度，因此您可能會在原型機上放棄它，但在生產中卻沒有。 為了提高使用過程中的可靠性，您可能希望將LED電流保持在25mA以下，然后希望最低CTR約為200％。因此，您應該使用PC817X3（等級標記C）或PC817X4（等級標記D）。
對于大多數光耦繼電器/光耦合器組合而言，這是行不通的，因?yàn)樵S多繼電器需要的電流大于大多數光隔離器提供的50mA灌電流。使用光隔離器驅動另一個NPN可以很好地工作，而無需增加太多成本。 通常，您要確?？梢詮奈⒖刂破鞯腖ED中獲得足夠的電流（考慮到耦合器的CTR），但是我希望您在該限制之內。同樣，確保最大發射極電壓大于線圈電壓，但在5V時也應該很容易。 |
